高低压柜操作步骤：

12~40.5KV，气体绝缘开关设备：

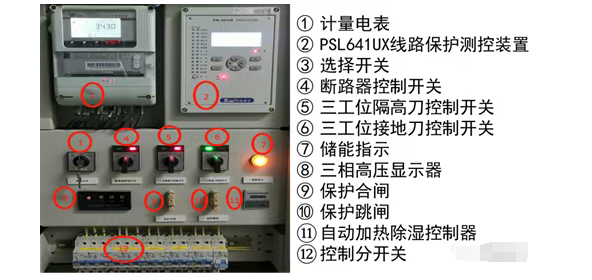

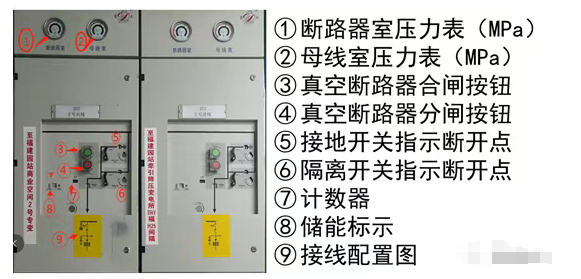

12~40.5KV，SF6气体绝缘开关设备面板功能：

12~40.5KV，SF6气体绝缘开关设备：

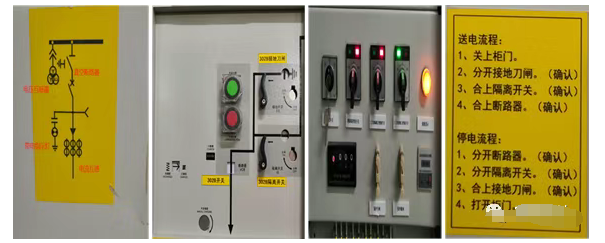

三工位开关：

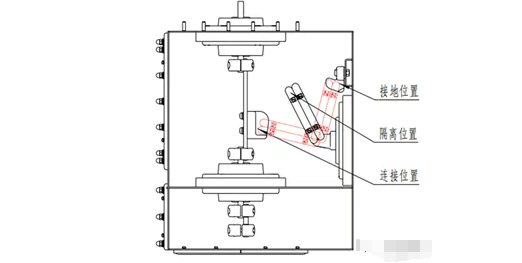

开关柜配有专门设计的三工位开关，实现连接、隔离和接地功能。三工位开关安装在母线气室内，开关通过传动杆进行操作，中间为隔离位置，动刀头由绝缘拉杆拉动，可向连接、接地两个位置转动。

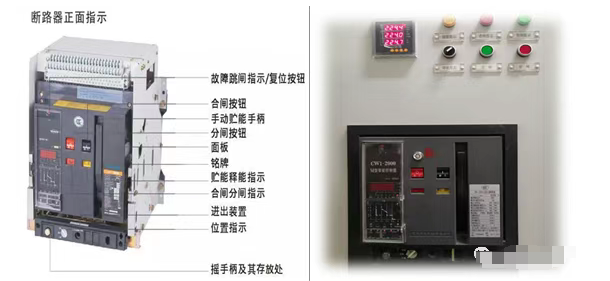

万能式断路器面板功能：

高压配电房柜巡视内容及要求：

地下室配电房进线桥架电缆有无渗水现象。

查看电缆井沟内有无积水和污物，如有应及时排干积水清除污物。

井沟内的电缆、电缆头应完整清洁，接地线良好，无发热破裂现象。

开关柜屏上指示灯、带电显示器指示应正常，操作方式选择开关、机械操作把手投切位置应正确，控制电屋源及电压回路电源分合闸指示正确。分、合闸位置指示器与实际运行方式相符。

屏面表计、继电器工作应正常，无异声、异味及过热现象，操作方式切换开关正常在“远控”位置；

柜内照明正常，通过观察窗观察柜内设备应正常；绝缘子应完好,无破损；

柜内应无放电声、异味和不均匀的机械噪声,柜体温升正常；

柜体、母线槽应无过热、变形、下沉，各封闭板螺丝应齐全，无松动、锈蚀，接地应牢固；

真空断路器灭弧室应无漏气，灭弧室内屏蔽罩如为玻璃材料的表面应呈金黄色光泽，无氧化发黑迹象；SF6断路器气体压力应正常；

断路器操作结构应完好,直流接触器有无积尘,二次端子有无锈蚀；

接地牢固可靠,封闭性能及防小动物设施应完好。

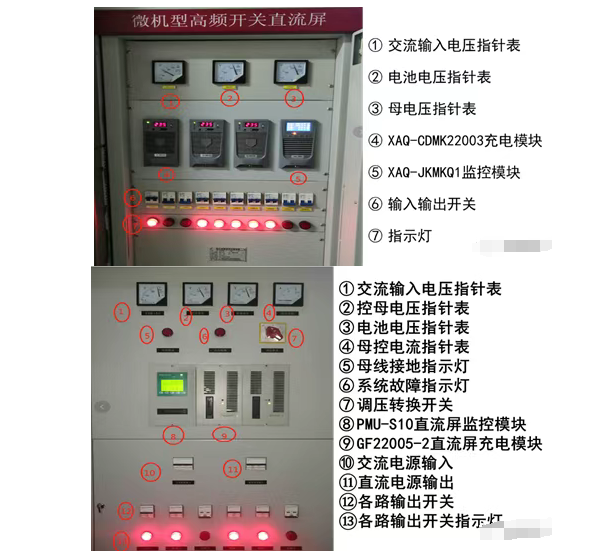

微机型高频开关直流屏：

1.给电动开关合闸储备能量。

2.给事故报警装置供电。

3.给高压电柜内的照明灯具供电。

微机型高频开关直流屏：

直流屏巡视内容及要求：

1、检查蓄电池电压值，连接片有无松动和腐蚀现象，壳体有无渗漏和变形，绝缘铅酸、镉镍蓄电池组，检查每只蓄电池的液面高度，看有无漏液，若液面低电阻是否下降。

2、对于下线，应补充蒸馏水，调整电解液的比重在合格范围内。

3、对充电装置，检查三相交流电压是否平衡，运行噪声有无异常，交流输入电压值、直流输出电压值、直流输出电流值等表计显示是否正确，正对地和负对地的绝缘状态是否良好。

4、检查直流电源装置上的各种信号灯、声响报警装置是否正常。

5、计量和指示仪表的巡视检查项目。

6、检查计量和指示仪表的指示值是否正确，指示灯是否正常。

变压器：

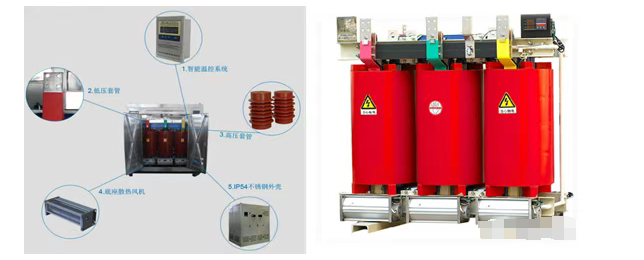

35kV级树脂绝缘干式变压器：

变压器温度限制是由其绝缘材料的等级决定的。绝缘材料的等级（绝缘等级）是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

干式变压器线圈外表温度，B级绝缘水平的温升不得超过80℃，环境温度在35℃时，最高允许温度不超过115℃。F级绝缘水平的温升不得超过100℃，环境温度在35℃时，最高允许温度不超过135℃

干式变压器的使用注意事项及保养方法：

1、检修变压器，断开检修的变压器低压侧断路器，取下控制电源的操作保险，在开关把手处悬挂“禁止合闸”标志牌。

2、断开检修变压器高压侧的断路器，合上接地开关，对变压器进行充分放电后，锁住高压柜，在开关把手处悬挂“禁止合闸”标志牌。

3、干式变压器的保养，首先清扫瓷套管和外壳，其次检查外壳、垫片、瓷套管有无破裂、放电痕迹或胶垫有无老化，电缆及母线有无变形现象，有破裂的应进行更换。

4、检查母线接触面是否保持清洁，接触面应除去氧化层并涂以电力复合脂。检查变压器的接地是否良好，地线是否腐蚀，腐蚀严重的应更换。

5、紧固引线端子、销子、接地螺丝、连线母线螺丝，如有松动的应拆下螺丝，或用细平锉轻锉接触面，或更换弹簧垫圈、螺丝，直至接触良好。清洁变压器周围及配件上的灰尘，检查消防设施及通风系统是否良好。

6、断开高压侧的接地开关，并锁好高压开关节栉，用2500V摇表测定绝缘电阻。并与变压器出厂前测定值比较，绝缘电阻不应低于出厂时原始数据的70%，若不合格应及时上报处理。再次合上高压侧的接地开关，让变压器进行放电。检查变压室及变压器有无遗留工具，撤离现场。

7、接上低压侧断路器控制电源操作保险，重新挂上“禁止合闸”标志牌，防止向变压器反送电。

8、断开高压侧接地开关，再次检查变压器现场及低压侧的控制线，无误后，合上变压器高压侧断路器，让变压器试运行取下高压侧标志牌。详细做好保养试运行记录。

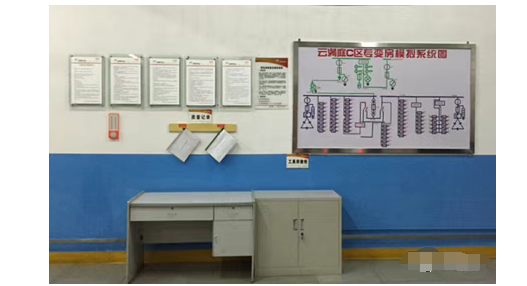

专用配电房整体要求标准：

机房环境干净整洁，设备表面、无积尘、渗漏油迹，机房墙面无污渍；

各种记录规范标准，字迹工整；

设备房制度牌、标识牌等规范，准确；

各类应急、防范预案齐备。

机房门口：

“专用配电房” 标识张贴于设备房门口，上部中间位置；

“机房重地，非请勿入”张贴于设备房门口左侧门上部中间位置；

专用配电房门是双扇门的，按照上面的张贴，如若是单扇门的，“机房重地非请勿入”张贴于门上部中间位置；

专用配电房门牌标识；

尺 寸：130*260㎜；

材 料：KT板；

警示标牌（机房重地  非请勿入）；

尺 寸：220*320㎜；

材 料：KT板。

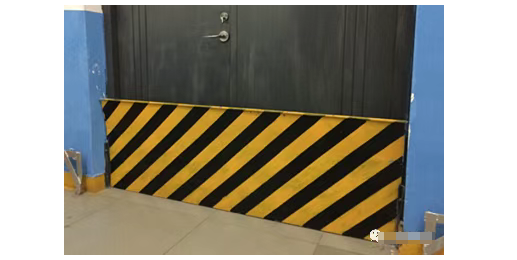

机房门口挡鼠板：

挡鼠板高度为60cm；挡鼠板有黄黑相间的安全警示线，宽度为10cm；材料：白铁皮。

机房墙、地面：

专用配电房墙面平整干净整洁，踢脚线上包含吊顶刷白；专用配电房地面水泥压光。

设备标识：

专用配电房通风、照明良好；

机房内悬挂湿度、温度计，机房温度不超过38℃；

注意事项标识尺寸：350*530㎜；

材料：KT板。

机房设施设备标识齐全，包含：注意事项、严禁烟火、质量记录、工具存放柜、设备运行中、设备管理卡、正在操作，禁止合闸、粘鼠板，请勿靠近等标识牌；

设备设施标识尺寸：100*200㎜；

材 料：KT板；

工具柜尺寸：750*850㎜

材料：铁皮。

工具：

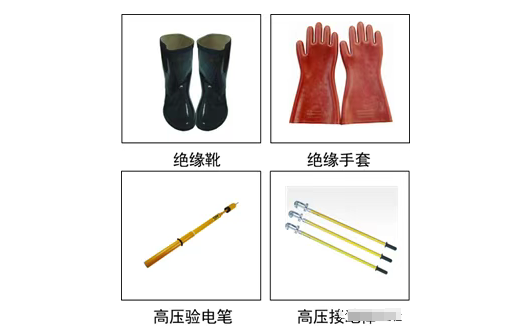

专用配电房配备工具：绝缘鞋、绝缘手套、高压接地棒、接地线、高压验电笔、安全帽等。

机房标识：

电源控制柜设备管理卡标识牌张贴于柜体左上角；

材质：KT板  尺寸：100*180㎜；

需张贴“当心触电”警示标签，张贴于靠下部中间位置；

材料：玻璃胶胶贴。

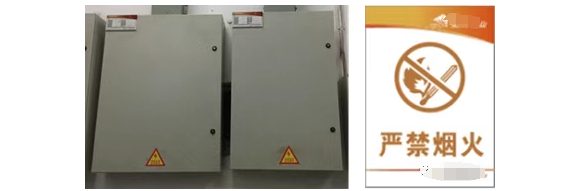

严禁烟火标识放置于机房显眼位置；

尺 寸：380*220㎜；

材 料：KT板。

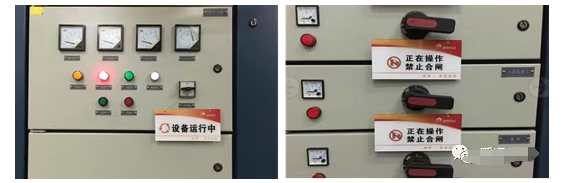

配电柜正常运行时需悬挂“设备运行中”标识牌；若在检修时应悬挂“正在操作，禁止合闸”标识牌；

标识牌尺寸：100*200㎜；

材料：KT板；

安装要求：悬挂在开关上。

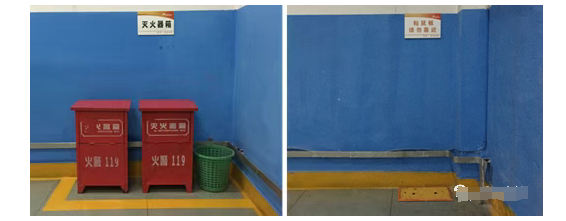

专用配电房的灭火器、粘鼠板等齐备；

灭火器放置于机房门旁便于提取处，标识张贴于距地面高65cm；

粘鼠板放置于机房墙脚指定位置；标识距离地面65cm；粘鼠板应定期更换。

安全措施：

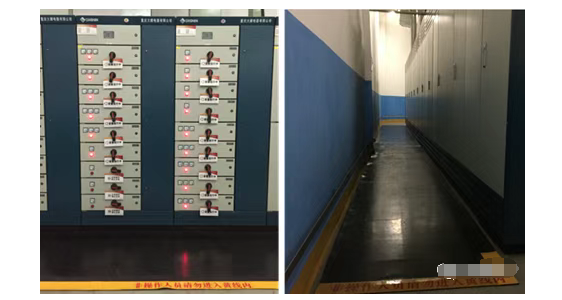

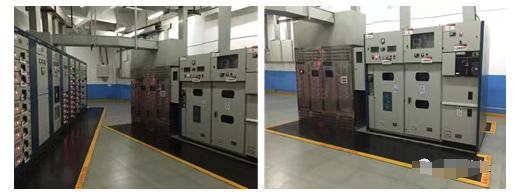

配电柜、变压器等下方都铺设绝缘垫；绝缘垫四周刷成宽10㎝的黄色警戒线。

警示线黄色边缘距离设备50㎝；警示线上贴警示标语“非操作人员请勿进入黄线内”。

警示标语“非操作人员请勿进入黄线内”字体大小为230号，宋体；

材料：玻璃胶胶贴。

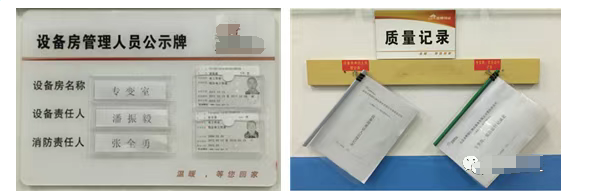

公示牌，记录：

专用配电房“设备房管理人员公示牌”张贴于机房醒目处，张贴距地面140cm;

责任人《电工证》证件复印件有效、对应；

设备房管理人员公示牌；

尺寸：220*320㎜；

材质：KT板。

专用配电房所需要具备的记录表：

《设备房来访人员登记表》；

《专变高低压运行记录表》；

《电气工作票》（存档）；

《公共区域/设备巡查表》（存放于值班室）。

制度牌：

专用配电房所需要具备的制度牌：

《供配电管理规定》；

《配电房配置及服务标准》。

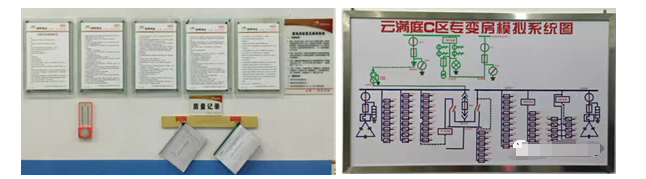

专用配电房所需要具备的系统图：

《专变房模拟系统图》。
