交换机的接口类型分为光接口和电接口两种，过程层交换机一般是光接口交换机，在智能变电站中一般采用多模光器件，发光器采用1310nm波长，接口选用ST型。
站控层交换机一般是电接口交换机，采用五类双绞线，传输距离不小于100m，传输速率不小于端口线速，接口统一选用RJ-45接口。
PS：多模光纤就是玻璃纤维里面能传输多种模式的光，传输距离一般只有几千米，一般用在站内数据交换，包括从合并单元到保护测控装置，到交换机等。
单模光纤就是玻璃纤维里面只能传输一种模式的光，一般用在光纤差动保护装置与对侧数据交换。传输距离是多模的几十倍，价格也比多模要贵。
GE千兆以太网接口，FE为百兆以太网接口，一般级联口、故录、网分接口为千兆口。

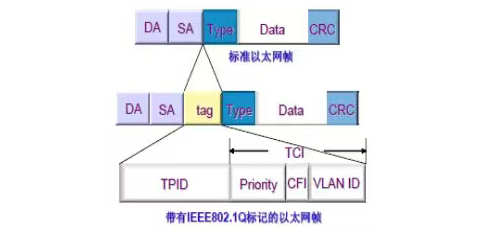

在VLAN的帧格式中有一项为VLAN Identified( VLAN ID ): 这是一个12 位的域，指明VLAN 的ID ，一共4096个，每个支持802.1Q 协议的交换机发送出来的数据包都会包含这个域，以指明自己属于哪一个VLAN。
VID（VLAN ID）是VLAN的标识，在交换机里面用来划分端口。比如一个交换机有8个端口，现在将port1，port2，port5三个端口的VID设置成1111，那么这三个端口就能接收vlantag=1111的数据包。
拥有和数据帧TAG标记一致的VID的物理端口，不论是否在这个VID上是Untagged Port或者tagged Port，都可以接受来自交换机内部的标记了这个TAG标记的tagged 数据帧。

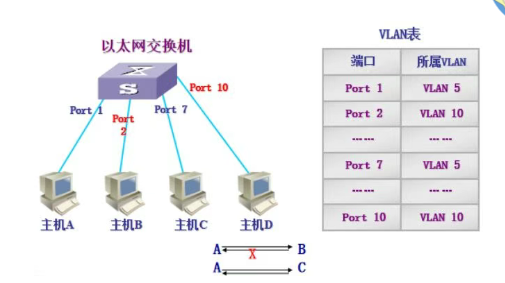

VLAN的实现方法有基于交换机端口、基于mac地址、基于ip地址、基于ip组播四种。智能站一般采用基于交换机端口划分的VLAN。
交换机的一个端口可以同时属于多个VLAN，一个VLAN也可以包含多个端口。我们可以把端口看做一个大房子，把VLAN当做拥有门牌号的房间。一个大房子里面可以同时有门牌号为1、2、3、4号的房间；门牌号为1号的房间也可以同时出现在不同的大房子里面。
什么是PVID鸭？？？
Untagged和Tagged又是什么意思鸭？？？
PVID是Port-base VLAN ID的缩写，是基于端口的VLAN ID，一个端口可以属于多个vlan，但是只能有一个PVID，收到一个不带tag头的数据包时，会打上PVID所表示的vlan号，视同该vlan的数据包处理。
若某一端口在vlan设定中被指定为非标记端口untagged port, 所有从此端口转发出的数据包上都没有标记(untagged)。若有标记的数据包进入交换机，则其经过非标记端口时，标记将被去除。因为目前众多设备并不支持标记数据包，其也无法识别标记数据包，因此，需要将与其连接的端口设定为非标记。
若某一端口在vlan设定中被指定为标记端口tagged port, 所有从此端口转发出的数据包上都将有标记 (tagged)。若有非标记的数据包进入交换机，则其经过标记端口时，标记将被加上。此时，其将使用在ingress 端口上的pvid设定作为增加的标记中的vlan id号。

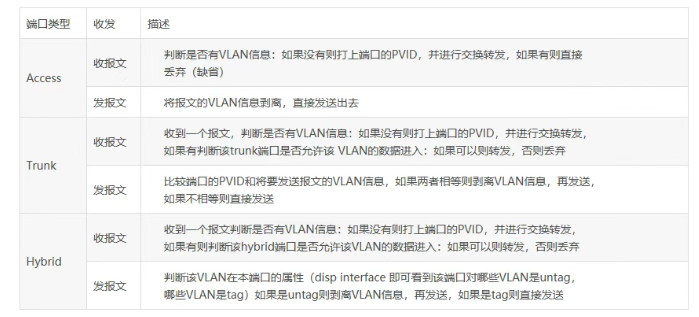

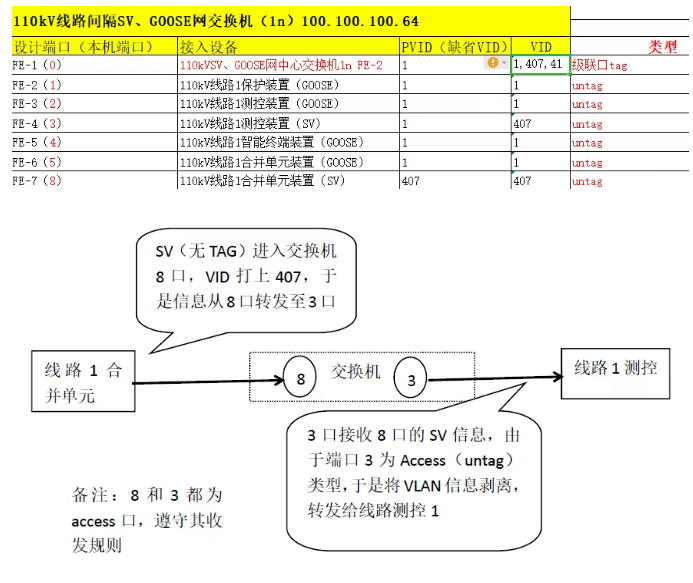

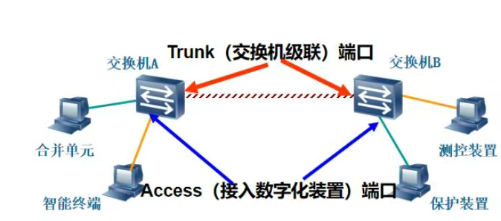

Access端口：一般用于接用户计算机的端口，access端口只允许一个VLAN的帧通过 。（普通保护、测控、合智终端接入的端口）
Trunk端口：一般用于交换机之间连接的端口，trunk端口允许多个VLAN的帧（带Tag标记）通过。（交换机级联口）
Hybrid接口：可以用于交换机之间的连接，也可以用于接用户的计算机，Ｈybrid端口可以属于多个VLAN，可以接受和发送多个VLAN的报文。（网分、故障录波接入的口）
数据帧按照规约，由数据按照一定的顺序排列成为一个数据帧。帧格式里面一般包括帧头、发送源mac地址、目的mac地址、优先级，数据内容、CRC校验码等。
交换机根据收到的数据帧中的源mac地址，建立一个“端口/mac地址映射表”。每次收到一帧数据，交换机都将该数据帧中mac地址与已经保存在交换机里的“端口/mac地址映射表”做比较，如果该mac地址存在，交换机就决定将由此mac地址所对应的端口进行转发。如果该mac地址在“端口/mac地址映射表”里不存在，那么交换机就将该数据帧向所有的端口进行转发。
交换机通过动态学习，读取数据帧的源mac地址，并记录该帧进入交换机的端口号，这个过程是交换机在进行“地址学习”。在得到源mac地址与端口号的对应关系之后，交换机将检查地址映射表中是否存在该对应关系，如果不存在，交换机就将该对应关系加入到地址映射表中，如果已经存在，交换机就更新表项目。
对于已经存在的对应关系，也不是永久存在交换机内部的，在每次加入或更新映射表时，加入或者更新的表项都被赋予一个计时器（默认是300s），使得端口号和mac地址的对应关系能够存储一定的时间。如果在计时器溢出之前，交换机没有再次捕捉到该端口与mac地址的对应关系，那么该表项将从地址映射表中被删除。这样下一次该mac地址再次出现的时候，就会被交换机当做一个新的mac地址处理。这是交换机的“老化功能”。
智能变电站的网络交换机配置原则和交换机性能有什么要求呢？？？
配置原则：
1、要根据间隔数量合理分配交换机数量，每台交换机保留适量的备用端口。
2、任意两台智能电子设备之间的传输路由不应超过4个交换机，当采用级联方式时，不应丢失数据。
3、每台交换机接入光纤数不多余16对。
交换机性能要求：
1、满负荷下，交换机可以正确转发帧的速率应该等于端口线速；
2、交换机的mac地址缓存能力应不低于4096个（2的12次方）地址老化时间可以配置，默认300s；
3、交换机学习新的mac地址的速率大于1000帧/s；
4、交换机平均延时应小于10us，用于采样值传输交换机最大延时与最小延时之差应小于10us；
5、交换机抖动应小于1us；
6、交换机在端口线速转发时，丢包率应为0；
7、交换机的不堵塞端口帧丢失为0.

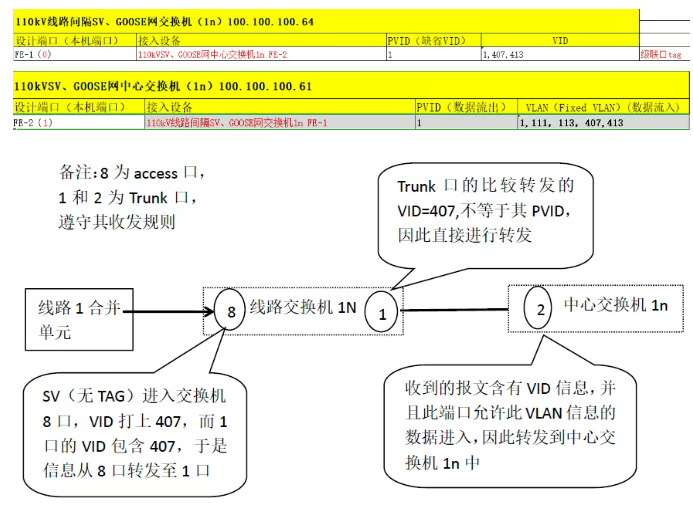

②级联口：线路交换机1n级联
至过程层中心交换机1n：
