在电力系统中，电流互感器和电压互感器就像是亲兄弟一般。前几天，我们一起学习了“电流互感器的基础知识及高压配电设备电流互感器二次开路故障的现象、应急处理方法”，作为电力系统中二次系统的重要组成部分，今天我们一起根据PT柜的一次系统图，再来熟悉下PT柜中各部位的名称、作用和电压互感器的基础知识及其运维需要注意的事项。

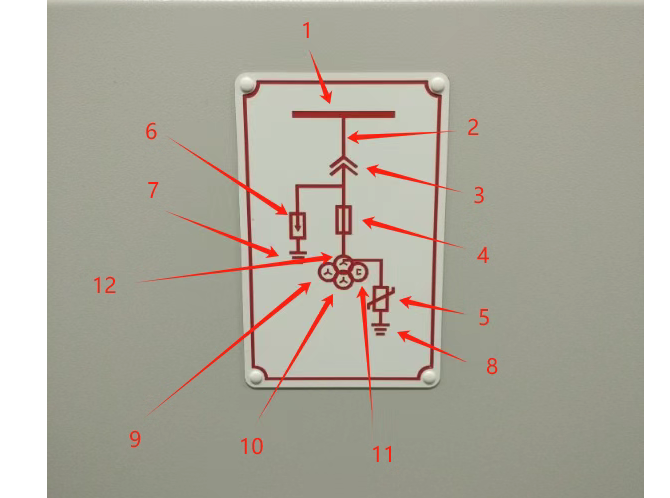

下图是PT柜的一次系统图：
PT柜一次系统图中的各序号指示的元器件名称及作用：
电压互感器实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V。电压互感器一次侧接在一次系统，二次侧接测量仪表、计量电度表、继电保护等；主要是电磁式的，另有非电磁式的，如电子式、光电式。
电压互感器的运行情况相当于二次侧开路的变压器，其负载为阻抗较大的测量仪表，二次侧严禁短路；而电流互感器与电压互感器正好相反，电流互感器的运行情况相当于二次侧短路的变压器，其负载为阻抗较小的测量仪表，二次侧严禁开路。
电压互感器运维中的注意事项：
电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
为了 确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
电压互感器铭牌标志：
电压互感器型号由以下几部分组成，各部分字母、符号表示内容：
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；E——浇注；
第四个字母：数字——电压等级(KV)。
例如：JDJ-10 表示单相油浸电压互感器，额定电压10KV。
额定一次电压：作为互感器性能基准的一次电压值。
额定二次电压：作为互感器性能基准的二次电压值。
额定变比：额定一次电压与额定二次电压之比。
准确级：由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内
额定负荷，：确定互感器准确级可依据的负荷值。
