《电气设备预防性试验规程》未对绝缘电阻标准做规定，测量方法与变压器类似。⑹ 摇测低压侧对地绝缘电阻(一般有星形和开口三角)③分别短接一次和二次侧，并遥测高压对低压间的绝缘值；
二．测量介质损失tanδ（有关内容见《进网作业电工培训教材》P346）

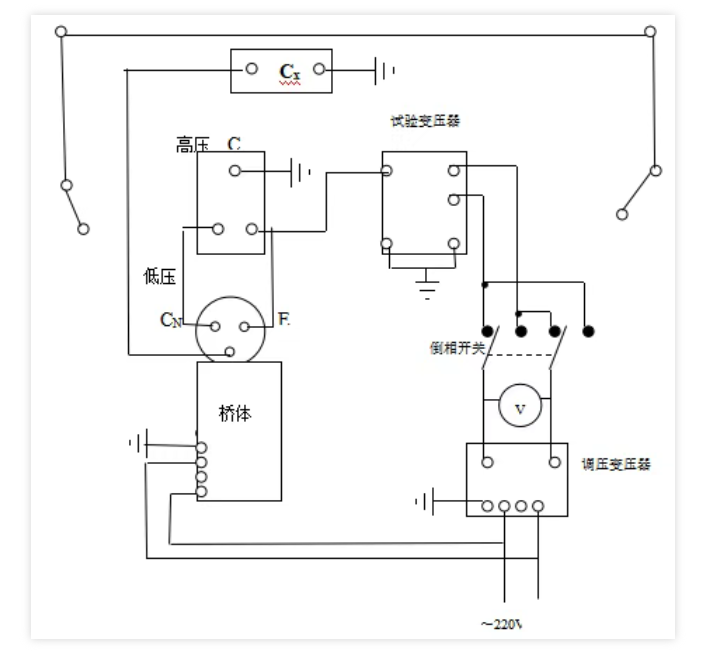

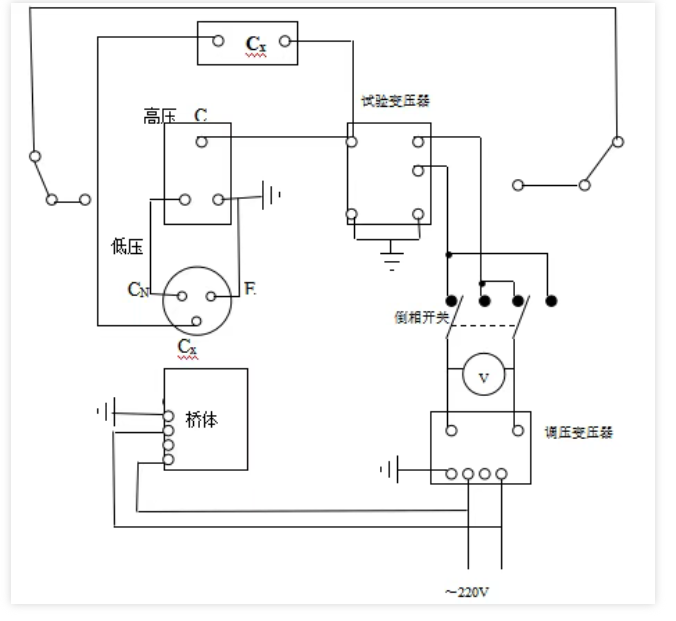

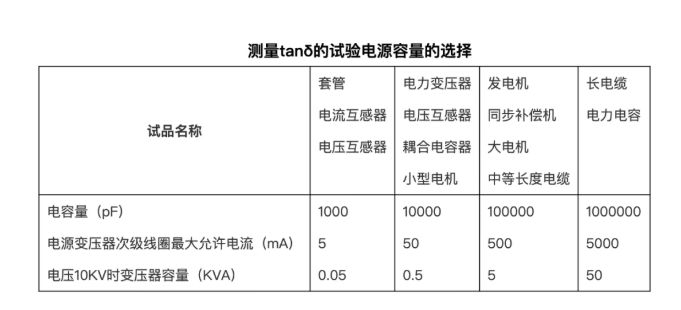

只对35KV及以上互感器的一次绕组连同套管，测量tanδQS1型或QS2型高压交流平衡电桥，又称为“西林电桥”。QS1电桥的技术特性：额定电压10KV；tanδ测量范围0.5～60％；试品测量范围Cx30pF～0.4μF（当CN＝50 pF时）；测量误差tanδ＝0.5～3％时≤±0.3％，tanδ＝0.3～6％时≤±10％；Cx测量误差≤±5％。正接线是按照电桥设计的绝缘状态，高压部分接试验高压，低压部分接试验低压，接地部分接地。桥体引线“CX”、“CN”、“E”处于低压，该引线可任意放置，不需使其“绝缘”。反接线与电桥设计的绝缘状态成反相接线，高压部分接地，接地部分接试验高压。桥体引线“CX”、“CN”、“E”处于高压，同时标准电容CN外壳处于高压，因此在试验时，该引线须“绝缘”。这种接法适用于被试品一极接地的情况。③对角线接法，很少应用，见《进网作业电工培训教材》P3503．“ －tanδ”位置时的测量，见《进网作业电工培训教材》P350
⑵接线并检查无误后，将各旋钮置于零位，选好分流位置； ⑶接通电源，加试电压，将“ ＋tanδ” 置于“接通”位置；⑷增加检流计灵敏度，旋“调谐”旋钮，找到谐点后，调节R3使光带缩小；⑸提高灵敏度，再顺序反复调节R3、C4（tanδ），使灵敏度在最大时光带宽度缩小；⑹调节RX，可使光带达最小，此时电桥平衡。可记录试验数据；
⑴测量时被测绕组两端短接，非被测绕组均要短路接地。

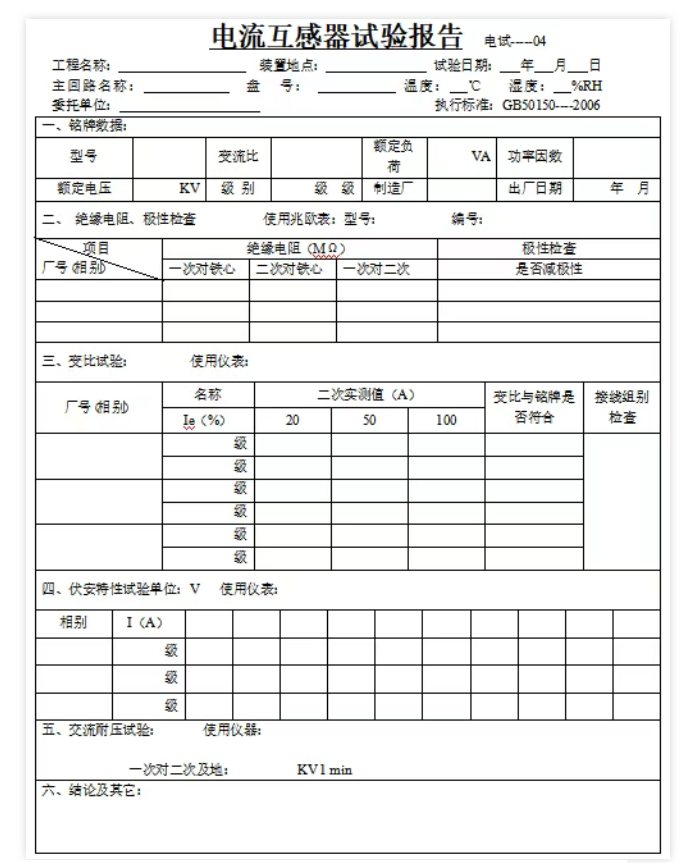

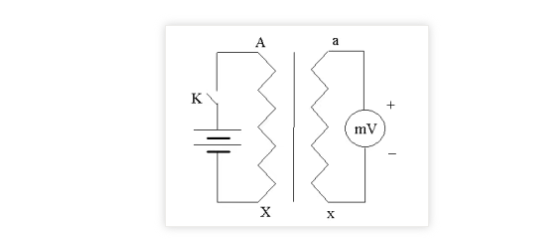

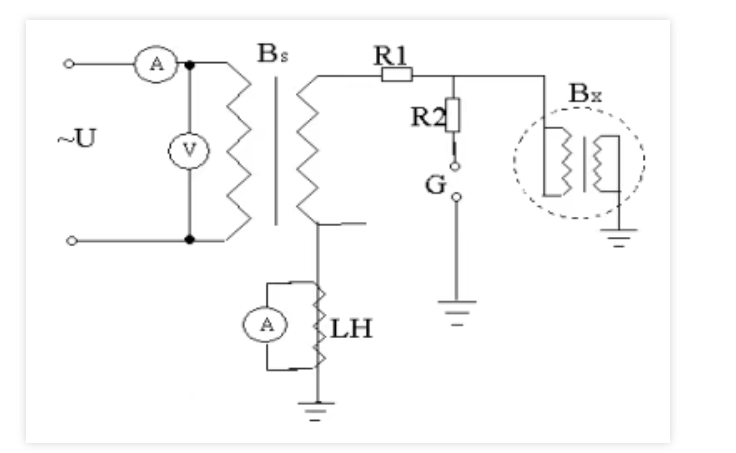

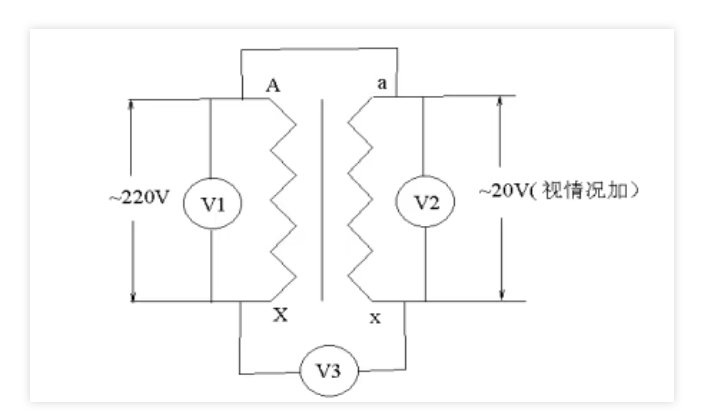

①合上K，右偏；断开K，左偏；则为同极性（减极性）；②合上K，左偏；断开K，右偏；则为异极性（加极性）。220V交流电源、20V交流电源、开关K1、开关K2、电压表1、电压表2、电压表3缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的电流值，并记录；⑵用放电棒分别对一次接地充分放电,如图1和图2所示；缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的电流值，并记录；免责声明：本文系网络转载，版权归原作者所有。所转载文章并不代表本公众号赞同其观点和对其真实性负责。但因转载众多，无法确认真正原始作者，如涉及作品版权问题，请及时联系我们，我们将删除内容以保证您的权益！
