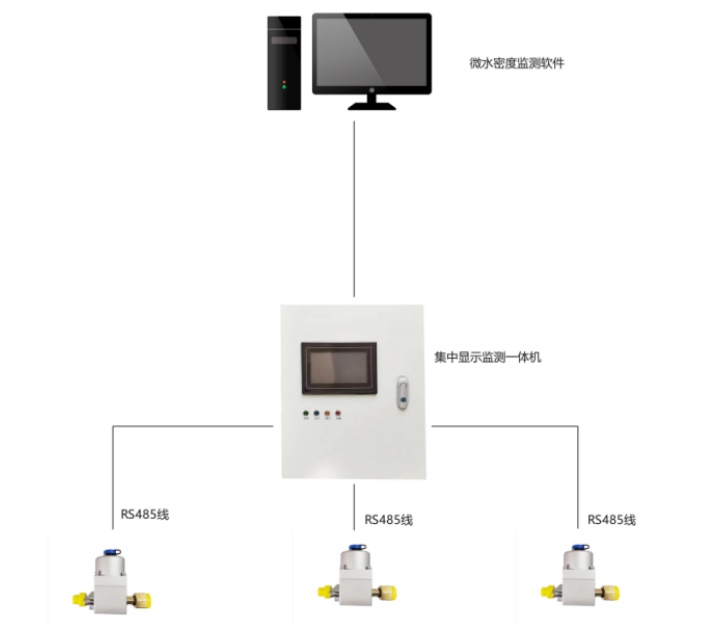

一、系统产品拓扑图
收集气体内微水密度等情况，实时分析内部气体微水组成成分，将数据通过有线RS485通讯上传集中采集监控一体机再通过RS485传至后台系统，进行直观查看。
二、系统方案概述
2.1系统介绍
微水密度监测系统（以下简称本系统），是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。
2.2系统构成
微水密度监测系统包含微水密度监测单元、集中采集监控显示一体机及后台监测系统组成。其中监测单元用于现场的某个区域点数据感知变送，集中采集监测一体机通过RS485有线采集各监测单元数据，并采用彩色液晶显示，字迹清晰，显示现场开关气室环境内温度、湿度，监测点的气体压力、温度、相对湿度、密度、露点温度、微水体积分数等参数，显示一目了然，通过RS485与后台进行数据通信。

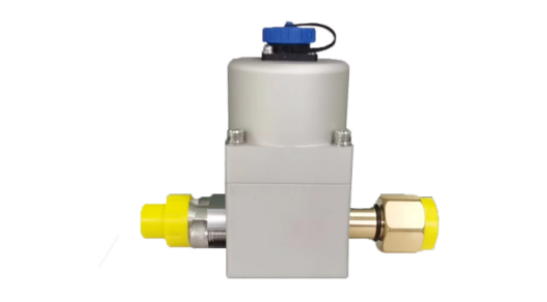

微水密度监测单元（上图仅供参考，以实物为准）

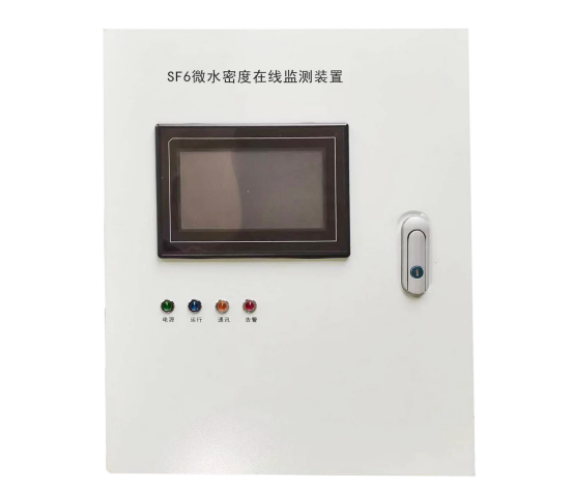

集中采集监控显示一体机（上图仅供参考，以实物为准）
2.3监测的意义
随着我国电力行业的快速发展，SF6技术的广泛应用以及智能电网建设的迫切性，急需解决SF6电气设备的在线综合监控技术。
SF6气体由于其固有的特性，目前是较为理想的绝缘及灭弧介质。但其微水含量、气体密度等等都会对设备的运行、人员的安全、电网的可靠带来直接的影响。因此对SF6电气设备的微水含量、气体密度的监测一直 是相关行业对设备监测的一个重要的组成部分。有关部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制。电力部推荐标准《电力设备预防性试验规程(DLT596-1996) 》、国家标准《六氟化硫电气设备中气体管理和检验导则(GB/T 8905-1996)》以及IEE标准《IEEE Guide for Moisture Measurement and Control in SF6 Gas- Insulated Equipment (IEEE Std 1125-1993)》对水分的控制均采取水分对SF6气体体积比(ppm) 的形式。
微水密度在线监测系统是一款用于110kV-750kV电压等级断路器或GIS中的，对气体压力，温度，相对湿度、微水密度，露点，微水体积分数进行监测的产品。产品提供RS485接口，方便与后台系统进行数据交互；装置设计配备抗干扰模式，复杂环境下的气体数据稳定。硬件采用高性能工业级微处理器，运行速度快，响应时间短。广泛应用于变电站GIS内部气体情况的监测。
三、系统产品特点
微水密度在线监测系统是本公司根据国家智能电网发展要求而设立的重点项目，该系列产品采用遥测遥感技术和后台计算机技术于一体，外观小巧，可实现高精度测量、计算机后台处理、海量的历史数据存储等功能，适用于各种电压等级的SF6断路器、GIS、AIS等设备SF6气体的微水、密度和温度的在线测量，实现无排放、环保、安全、实时、远程等先进的动态监控，以满足电力配网自动化和设备状态检修的需要，为电网的智能化建设预留接口。
四、系统产品主要功能
4.1 密度监测单元主要功能
1）无排放，环保，经济，安全，可靠
2）在线监测SF6断路器等电器中压力、温度、相对湿度、密度、露点、微水等参数
3）实现微水的压力与温度补偿、密度的温度补偿，使微水与密度数据真实可靠
4）微水监测单元具有多种技术和自校准功能的传感器；
5）集中采集监控主机能在不影响微水密度监测单元状态下投运、退出，不影响其它设备的正常运行
6）密度监测单元内部运用内循环技术，大幅提高采样精度；
7）全封闭设计，防水防尘，抗高频干扰，适用于室内外
8）多种阀门接头，安装拆卸方便，节省维护费用
4.2 集中采集监控显示一体机主要功能
1）采集各监测点的压力、温度、湿度、密度、露点、微水等检测功能
2）终端对所有监测点的遥测、遥信和报警信息实时分析与记录；
3）多点组网功能，可提供通讯规约与变电站后台数据库对接(预留)；
4）数据远传功能，支持RTU485、RJ45以太网接口；
5）支持modbus通讯协议
五、微水密度监测产品技术指标
5.1微水密度监测单元技术指标
微水密度监测单元 |
温度监测范围 | -40～+80℃ |
|
温度监测精度 | ±1℃ |
|
压力监测范围 | 0～1.00MPa（abs.） |
|
压力监测精度 | ±1％FS |
|
露点监测范围 | -50℃～+80℃ |
|
露点监测精度 | ±2℃ |
|
微水监测范围 | 10～20,000 ppmv |
|
微水监测精度 | ±4％FS |
|
密封性能 | 漏气率≤1×10-9Pa.m3/s |
|
通讯方式 | RS485 |
|
电源 | DC12V |
5.2集中采集监控显示一体机技术指标
集中采集监控显示一体机 |
工作电压 | AC/DC 220V±10%,50Hz |
|
功 耗 | 额定电压下＜10W |
|
环境温度检测范围 | -30～+99℃(精度±0.5℃) |
|
环境湿度检测范围 | 10～99%RH：精度±0.3％RH |
|
|
远传通信方式 | RS485 |
|
监控一体机外型尺寸(mm) | L400×W500×H150 |
|
|
监测历史事件存储能力 | 100条 |
|
触摸显示屏大小 | 7英寸 |
|
安装方式 | 壁挂式 |
工作环境温度 | -25℃～70℃ |
工作环境湿度 | ≤95％ |
最大采集点数 | 64点 |
采集点主要数据 | 压力：分辨率0.1Kpa, |
温度：分辨率0.1℃ |
相对湿度：分辨率0.1%RH |
密度：分辨率0.001MPa(P20) |
露点：分辨率0.1℃ |
微水体积分数：分辨率0.1PPmV |
