在现代电网的稳定运行中，**气体绝缘开关设备（GIS）扮演着核心角色。然而，随着设备运行年限的增长，内部绝缘缺陷导致的局部放电（PD）**风险日益凸显。传统的停电检修不仅成本高昂，且难以实时捕捉偶发性的绝缘异常。
一种基于**外部狭缝天线（Slot Antenna）**的GIS绝缘诊断技术逐渐成为电力运维领域的热点。该技术凭借其非侵入式、高灵敏度的特点，为既有GIS设备的“带电体检”提供了全新的解决方案。
1. 无需停电：外置天线的灵活安装
传统的GIS局部放电监测往往需要在设备内部预装传感器，这对于已经投入运行的既有变电站来说，改造难度极大且必须面临长时间停电。
而新型的外部狭缝天线技术，可以直接安装在GIS绝缘隔板（Insulation Spacer）的外周。这种“外挂式”设计巧妙地利用了绝缘隔板作为电磁波泄露窗口的特性，在不改变设备原有结构、无需停电的前提下，实现了对内部微弱信号的精准捕获。
GIS绝缘在线监测：外部天线技术如何破解局部放电检测难题？

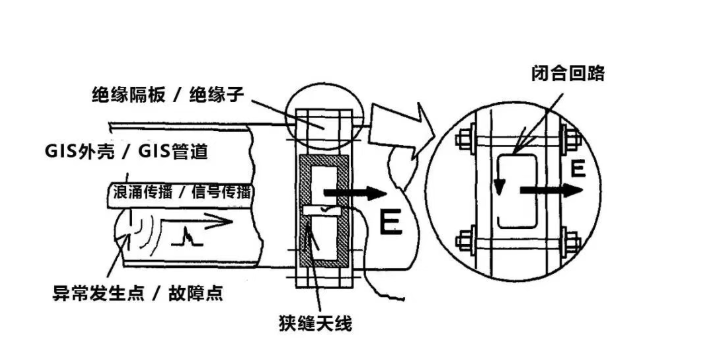

图中展示了天线在GIS绝缘隔板上的具体安装位置及形状。这种外置方式极大地降低了监测系统的部署成本。
2. 差动噪声消除：在复杂电磁环境下“去伪存真”
变电站环境复杂，充满了各种背景噪声，如无线广播信号、日冕放电等。如何在嘈杂的电磁环境中提取出真实的局部放电信号，是所有监测技术面临的共同挑战。
该技术引入了先进的差动噪声消除法。通过成对布置天线——一个作为检测PD信号的“主天线”，另一个作为捕捉外部干扰的“噪声天线”，利用两者对内部泄露信号感度的显著差异进行实时对冲。
GIS绝缘在线监测：外部天线技术如何破解局部放电检测难题？

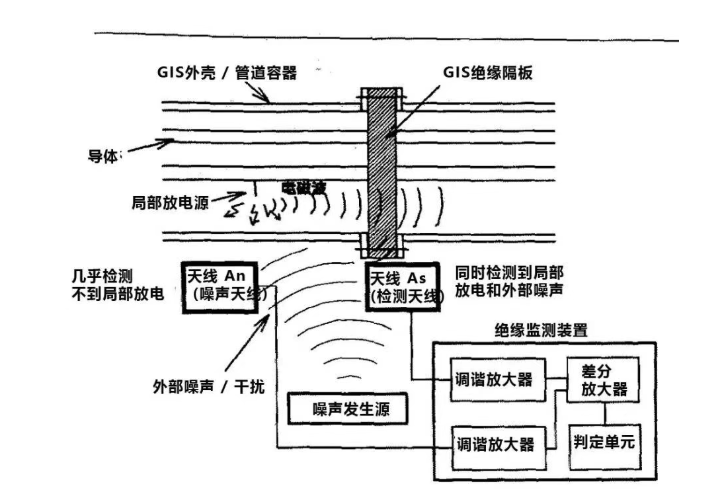

差动方式消除外部噪声的原理示意图。通过两路信号的实时比对，有效剥离外部电磁干扰。
实验证明，这种差动处理能有效滤除外部杂波，使监测系统即使在强干扰环境下，也能清晰识别低至6pC的极微弱局部放电波形，极大地提升了预警的准确性。
GIS绝缘在线监测：外部天线技术如何破解局部放电检测难题？

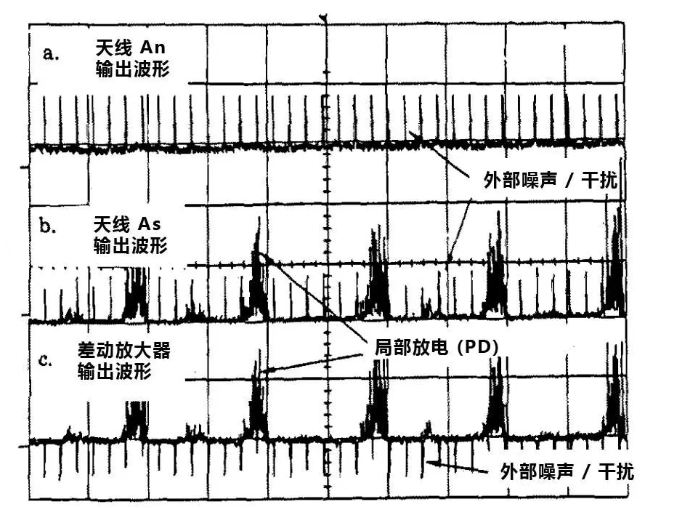

应用差动技术前后的噪声消除波形对比。可以看到，经过差动处理后，背景噪声被显著抑制，局部放电脉冲清晰可见。
3. 故障定位：高频信号衰减特性的妙用
除了“发现故障”，该技术还能协助“定位故障”。研究发现，频率在400MHz以上的高频电磁波在GIS内部传输时具有明显的衰减特性。
通过在不同绝缘隔板处布置多组外部天线，系统可以根据各点接收到的信号强度差异，快速判定局部放电发生的具体区间。这一功能为后续的精准检修提供了科学依据，大幅缩短了故障排查时间。
4. 结语：迈向智能运维新时代
目前，该技术已在多个77kV变电站中完成了长达一年的实地运行验证。监测系统表现稳定，未发生任何误报或漏报，充分证明了其在实际工况下的可靠性。
随着电力资产管理向智能化、精细化转型，这种低成本、高效率、免维护的GIS绝缘在线诊断方案，无疑将成为保障电网长周期安全运行的有力抓手。
