一、从一个真实故障说起
前阵子看到一段视频：配电柜里断路器一送电就跳闸，电工连换两只断路器、拆了出线回路问题依旧。最后用万用表测柜内的SPD，才发现压敏电阻已经严重劣化，两端阻值减少，漏电流超标，上级剩余电流保护装置把它误判为漏电故障，一送电就跳。跳闸、合闸、再跳闸，这种状况在现场太常见了。较为麻烦的是，不少原因用常规手段根本查不出来。下面梳理5种最容易让人白忙一场的隐蔽原因，每种从现象、原理、排查方法三个层面讲清楚，文末附规范速查表和一张排查决策流程图。
二、N线重复接地：剩余电流保护误动作
现象：送电即跳，断开全部负载仍然跳，换 RCD 也没用。原理：TN-S系统里，N线和PE线从变压器出来就各走各的，全程不碰面。RCD的工作原理其实很简单：它内部有个零序互感器，所有相线和N线都从中间穿过去。正常用电时，电流从相线出去多少，就从N线回来多少，一进一出刚好抵消，互感器检测不到任何"多余"的电流。问题出在哪呢？如果N线在后端被重复接地了，或者N线和PE线在某处不小心接到了一起，那工作电流就有了"第二条回家的路"。一部分电流不走N线回来，而是从PE线或者大地绕回去了。互感器一看，出去的电流和回来的电流对不上了，这个差值就是"剩余电流"。一旦这个差值超过RCD的设定门槛（IΔn），它就认为发生了漏电，立刻跳闸保护。按 GB/T 13955-2017《剩余电流动作保护装置安装和运行》，末端回路（如插座、单台用电设备）的额定剩余动作电流一般不大于30mA，且动作时间不大于0.1s，兼顾人身电击防护与线路绝缘水平。需要注意：RCD的额定剩余不动作电流一般为其额定动作电流的50%，现场微小的对地泄漏若长期接近IΔn，也会引起偶发误跳。
- 断开全部出线开关后合闸试验：若仍跳，问题在 RCD 本体或柜内 N 排与 PE 排之间的异常跨接。
- 用钳形漏电流表逐回路测量：把每回路的相线和中性线一起卡入钳口，读数即该回路的正常泄漏电流，据此找出超标回路。注意：只卡 N 线测出的是工作电流，不是泄漏电流，这是现场常犯的错误。
- 检查配电箱内 N 排、PE排有无跨接导线，重点检查插座回路、临时接线和改造过的线路末端。
三、变频器共模泄漏电流：一挂负载就跳
原理：变频器 IGBT 以高频 PWM 方式输出，输出电压变化率（dv/dt）很高，经电机电缆对地分布电容耦合出高频共模泄漏电流，多台叠加电流更大。普通 AC 型 RCD 按工频正弦剩余电流设计，对高频分量既可能误动，也可能拒动；关键补充：GB/T 13955-2017 对含电力电子负载回路的保护选型有明确规定。含变频器、UPS、整流器等非线性设备的回路，应根据泄漏电流特征选择A型（能识别脉动直流剩余电流）或B型（能识别平滑直流与高频分量）RCD，而不是普通 AC 型；变频回路若能单独供电，可考虑不装RCD、改用绝缘监测装置（IMD）在线监视对地绝缘。排查方法：逐台投入变频器，观察跳闸与投入台数的对应关系，并确认 PE 连接可靠、电缆屏蔽层两端接地良好。对策有三条：输出侧加装电抗器或 dv/dt 滤波器；缩短变频器到电机的电缆。
四、脱扣特性选错：断路器背了黑锅

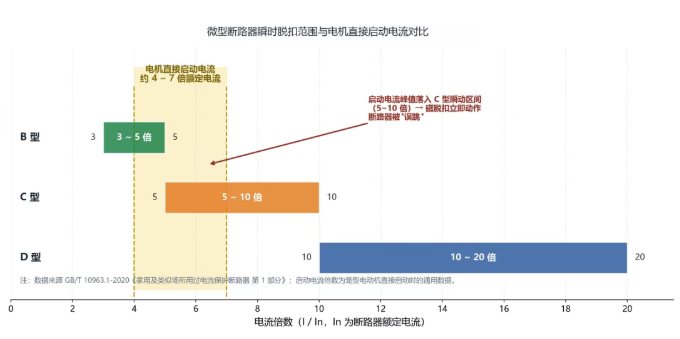

现象：空载轻载正常，电机直接启动的瞬间跳闸，运行电流并不超标。原理：笼型电机直接启动电流通常为额定电流的4~7倍。微型断路器瞬时脱扣电流范围分三档：B型3~5倍、C型5~10倍、D型10~20倍（GB/T10963.1-2020）。电机回路若装了 B 型或 C 型断路器，启动电流峰值恰好落在瞬动区间内，磁脱扣立刻动作，这是是保护电器选小了。另一个因素：热脱扣受环境温度影响。微型断路器的热脱扣（双金属片）以 30℃ 环境温度为基准校准，配电柜散热差、夏季柜温高时，长延时动作电流会下移，轻载也可能跳闸。排查方法：核对断路器脱扣曲线与整定值；用带波形记录功能的钳形表实测电机启动电流峰值，确认是否落在瞬动区间；检查柜内实际温度。对策：电机回路按启动特性选择D型曲线或电动机保护型断路器；大容量电机改星三角、软启动或变频启动，降低启动冲击；柜内加强通风散热，或按高温工况对断路器降容选型。
五、负载侧间歇性故障
现象：运行一段时间后跳闸，复位后又能运行，冷态摇表测绝缘均合格。第一种情况，电机绕组匝间短路初期。故障匝内电流很大，整机电流增加却不多，表现为三相电流不平衡、温升和振动加大。绕组对地绝缘完好，摇表测不出来。匝间短路需用直流电阻三相平衡比较或匝间冲击试验（如电机绕组匝间冲击耐压试验）才能发现。第二种情况，电缆绝缘局部受潮或损伤。冷态绝缘合格，带载发热后绝缘电阻下降，泄漏电流逐渐增大，越过阈值后触发剩余电流保护，严重时间歇性对地闪络。第三种情况，接触器触头烧蚀。接触电阻增大、发热加剧，烧蚀到缺相时电机两相运行，电流升高触发过载保护。排查方法：对比三相电流，不平衡度超过10%要警惕；红外测温扫描柜内温度，异常发热点需要重点关注；接触器断电后检查触头表面，烧蚀严重直接换新。
六、电源侧波动
现象：偶发跳闸，与负载大小无关，常伴随车间照明闪一下，复位后过段时间又跳。欠压脱扣器动作：断路器装有欠压脱扣器时，电压跌落到整定值以下即脱扣（欠压脱扣器动作电压一般为额定电压的35%～70%，属瞬时脱扣，GB/T14048.2-2020）。大电机启动、电网电压暂降都会触发，电压一恢复就能合闸，再波动又跳。按 GB/T 12325-2008《电能质量供电电压偏差》，20kV及以下三相供电电压偏差限值为标称电压的±7%（220V单相供电为+7%/-10%），现场可用电压记录仪捕捉暂降时刻验证。控制回路接触不良：接触器自锁触点接触不良，启动瞬间接触器反复吸合释放，电流冲击随之而来，保护装置跟着动作。这类问题隐蔽性强，往往表现为“随机”跳闸，需重点检查控制回路端子紧固与触点压痕。

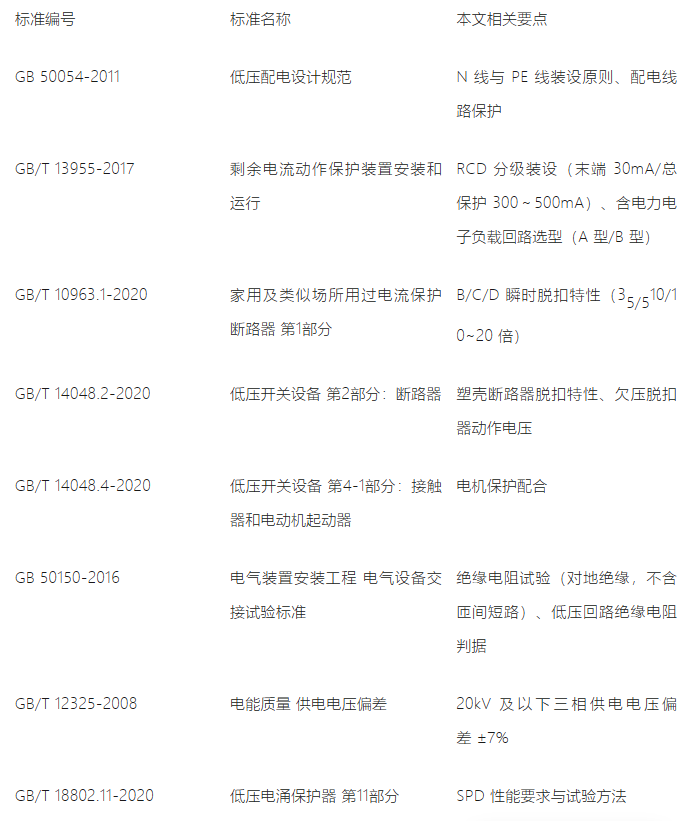

七、规范要点速查表

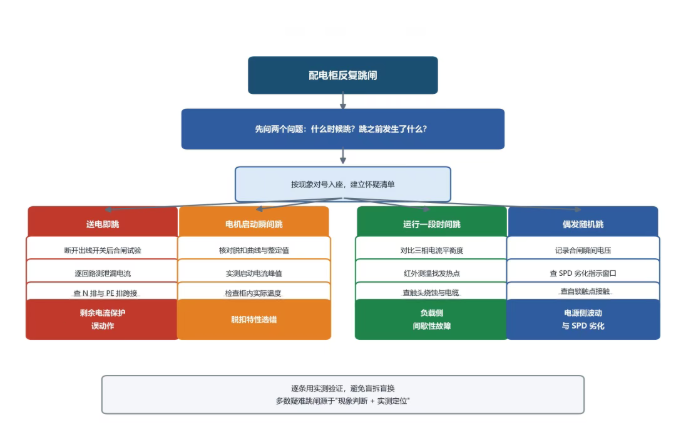

八、排查决策流程
遇到故障先问两句话：什么时候跳？跳之前发生了什么？答案往往就藏在现象里。按这个顺序建立处理清单，再逐条用实测验证，多数疑难杂症其实并不难。
