在变压器绕组温度计的二次回路中，需要接入变压器高压侧某相套管CT的二次电流。

如图1、2所示，绕组温度计接入了高压侧B相套管CT的电流。

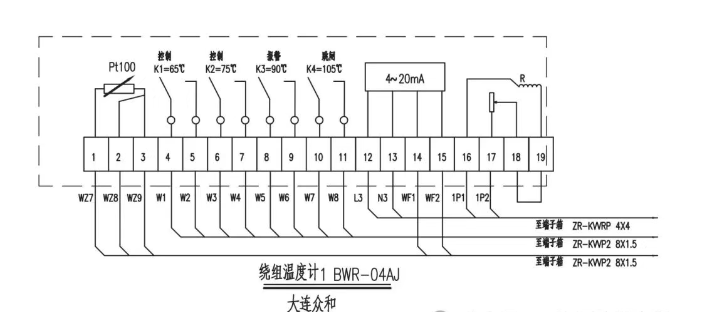

图1 绕组温度表二次图

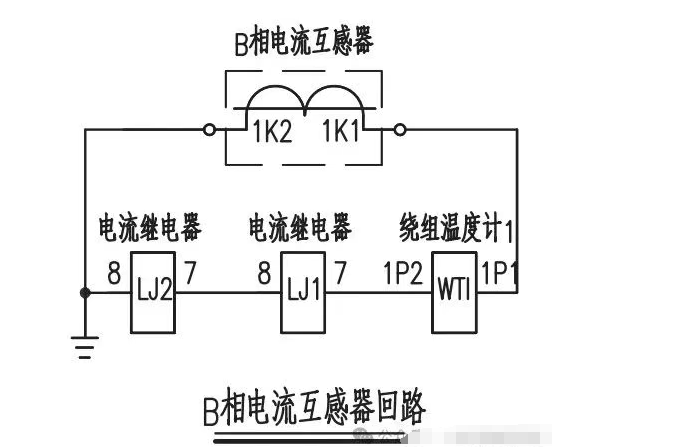

图2 电流回路图

在往期的这篇文章中，变压器油温和绕温是如何传到后台的？主要介绍了变压器油温和绕温是如何传到后台的。当时写这篇文章的时候，就疑惑变压器绕组温度计为什么要接入套管CT电流，并且在工作中也没有特别注意到，后来经过读者提醒，查找相关资料后，才明白其中的原理。

原来绕组温度计不光要有PT100电阻测量温度，还要用高压侧套管CT电流接入温度计中，转换成对应的温度，然后将这个温度与Pt100测量的温度加起来，从而得到绕组温度。

该方法是热模拟测量法，为现在的主流方法。热模拟法通过油温与电流叠加模拟绕组热点温度，其核心公式为：

绕组温度（T₁）= 顶层油温（T₂）+ 绕组对油的温升（ΔT）

其中，ΔT由负载电流决定。

绕组温度表是在1个油温表的基础上，配备1台电流匹配器和1个电热元件。温度表传感器的温包插在变压器油箱顶层的油孔内，当变压器负荷为零时，绕组不发热，故温度表读数为变压器油的温度。

当变压器带上负荷后，电流互感器输出与负荷成正比的电流，经电流匹配器调整后流经嵌装在波纹管内的电热元件，使电热元件发热。电热元件所产生的热量，使弹性元件的位移量增大。

由于弹性元件的位移量是由变压器顶层油温和变压器负荷电流决定的，因此，在设计绕组温度表时，考虑了流经电热元件的电流(匹配器的二次电流)所产生的温度指示增量,它近似等于变压器被测绕组对油的温升。

这样,绕组温度表指示的温度是变压器顶层油温与绕组对油的温升之和,它反映了被测变压器绕组的最热部分温度。
