1、技术背景

环网柜套管及电缆头处常因老化或接触电阻过大而发生击穿，是故障频发的高危区域。伴随着故障呈现的特征就是温度异常，由于高压器件安全要求较高，结构紧凑且真实发热点在内部，传统方式无法完成监测需求，我司特别设计的电缆头温度监测装置，采用RFID测温技术，其传感器有两种结构形态：1）、测温堵头：可将温度传感器直接与金属嵌件粘合浇筑在环氧层内（绝缘塞内）；2）、测温螺母：或嵌入式安装于中压电缆头连接处或环网柜内电缆附件肘型头的紧固螺母内（测温螺母）。以上两种传感器均可通过安装在电缆室顶部的天线与自动化柜内的阅读器，实现无源无线实时监控3相电缆头处的温度数据。

本装置技术要求符合南方电网《电缆头温度监测装置技术规范书》。

2、技术原理

本方案使用的RFID技术无源无线智能测温系统，可实现无源、无线实时监控，具有安装方便、抗干扰能力强、工作可靠等特点，能很好解决高电压状态下的温度检测问题。

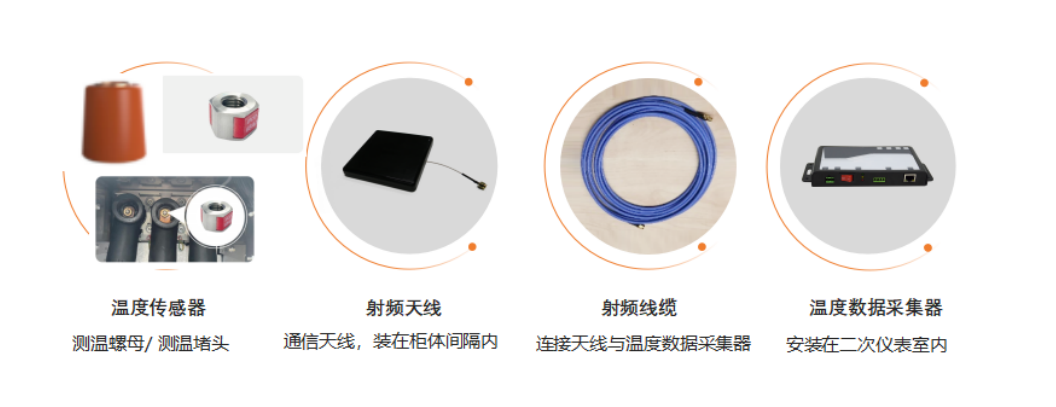

在信号发射周期内，电力阅读器通过向温度传感器发射射频信号；温度传感器自身无源。在接收到射频能量之后，激活电路，开始工作，进行温度数据采集；温度采集完成后，温度传感器将温度信息通过无线信号回传至天线；天线再通过射频电缆将数据传输到阅读器（温度监控主机）；阅读器通过RS485将无线信号发往监控软件或云平台。

产品参数：

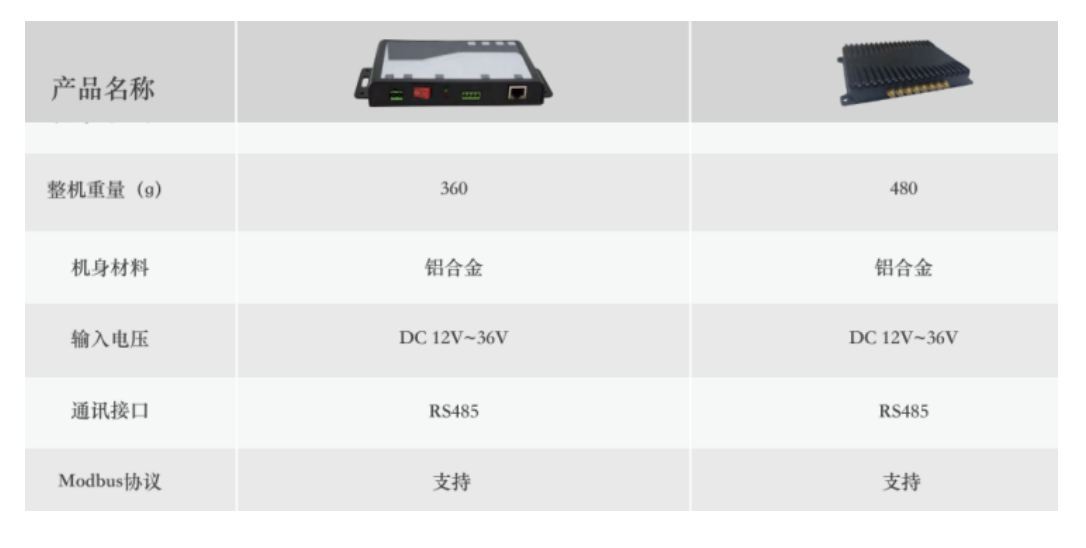

1）、温度数据采集器

2）测温堵头（绝缘塞）

安装注意事项

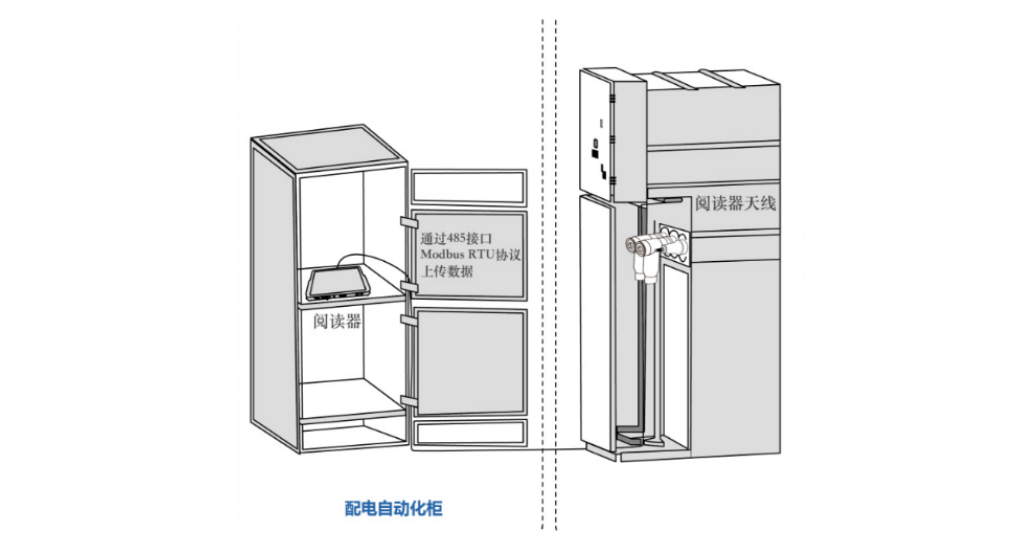

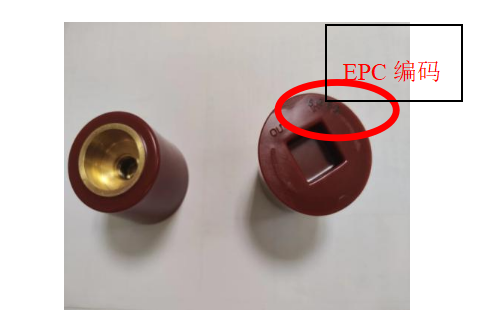

产品表面刻有EPC（传感器ID地址）编码，编码方向为传感器朝向，请将此方向对准射频天线方向，确保信号稳定性。天线以强力磁铁或耐高温双面胶安装在电缆室顶端，

每个电缆室配备一个天线。

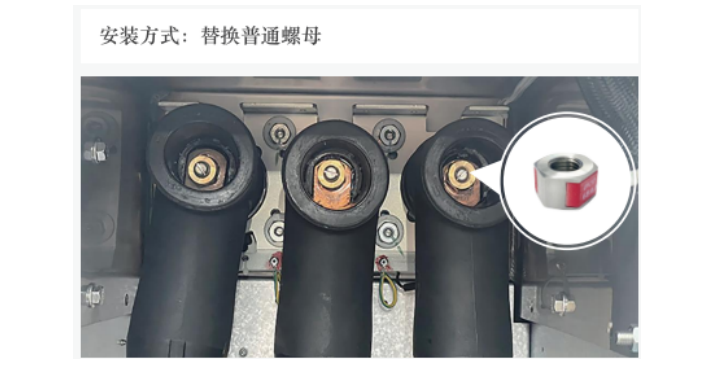

3）测温螺母

电缆头温度监测，其传感器除选择测温堵头形式外，也可选择测温螺母结构。以下为测温螺母的相关参数及指引。

电缆头温度监测装置（RFID技术）产品特点

■ 工作无电池，安全可靠

■ 数字通讯，独立ID，传感数据不混淆，各不干扰

■ 接触发热本体，测量精度高

■ 使用RFID技术，不受设备电气参数和用电负荷影响，天线赋能传感器工作

■ 测温螺母可适配所有开关柜型；测温堵头，其绝缘塞尺寸结构符合国家电网和南方电网标准，可匹配国内绝大多数产品。有特殊标准尺寸也可定制。
