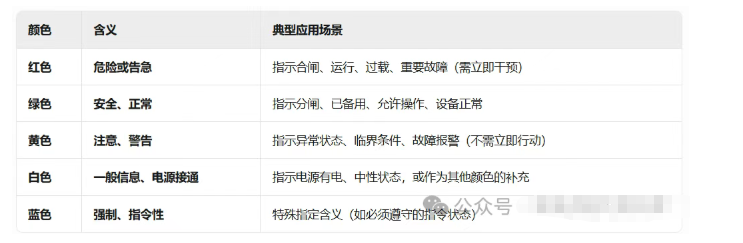

一、指示灯颜色定义

配电柜指示灯通过颜色传递设备状态的核心信息，其颜色定义具有强制性的规范意义。

应用原则：同一屏柜上，红色与绿色不应同时亮起，以免含义冲突。

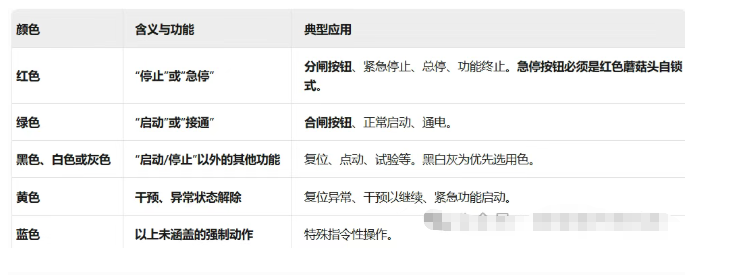

二、按钮颜色定义（依据GB/T 4025及GB 2682）

操作按钮的颜色用于指示其功能，防止误操作。

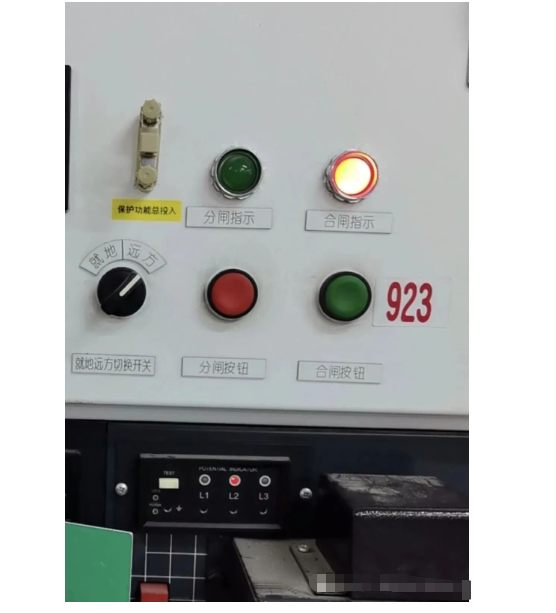

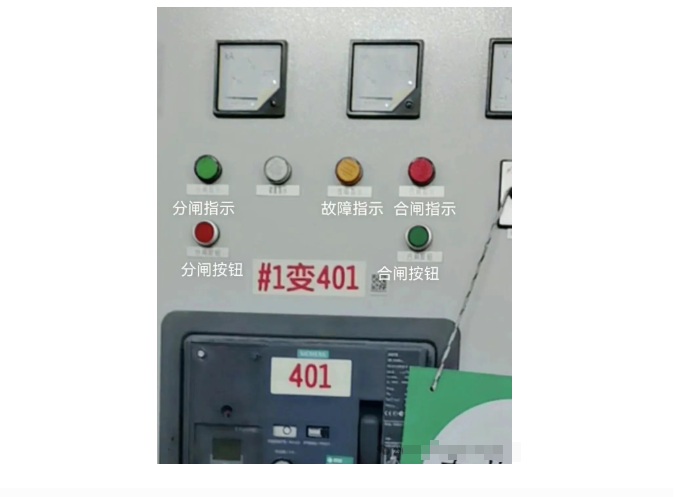

三、合/分闸按钮与指示灯的组合应用

在断路器、接触器等具有明确“合/分”两种稳定状态的设备操作中，按钮与指示灯的颜色需逻辑统一。

1. 标准配置方案（推荐）

• 分闸按钮

  ：红色。按压使设备停止或断电。

• 合闸按钮

  ：绿色。按压使设备启动或通电。

• 运行（合闸）指示灯

  ：红色。设备处于带电运行状态。

• 停止（分闸）指示灯

  ：绿色。设备处于安全断电状态。

逻辑一致性：“红按钮对应绿灯，绿按钮对应红灯”。即按下红色（分闸）按钮后，绿色（分闸）指示灯亮；按下绿色（合闸）按钮后，红色（运行）指示灯亮。这种“操作-状态”的互补色设计，符合直觉且避免混淆。

2. 双稳态开关（转换开关）

对于“合-分”两位转换开关，其标识也应遵循：

• “合”（ON）位旁标注或使用绿色标识

• “分”（OFF）位旁标注或使用红色标识

四、核心总结与安全提示

1. 红停绿启是铁律

   ：红色始终代表“停止/危险”，绿色始终代表“启动/安全”，这是最基本的视觉安全语言。

2. 状态与操作互补

   ：运行（合闸）状态亮红灯，操作其停止用红按钮；停止（分闸）状态亮绿灯，操作其启动用绿按钮。

3. 黄色用于警示

   ：黄色灯亮起意味着需要关注，但非紧急危险。

遵循此颜色规范，能极大提升操作直观性与安全性，有效防止误判断、误操作。
