第一部分：检修排查（预防性试验与维护）

检修排查的核心是 “预防为主” ，通过定期检查、试验和维护，发现潜在隐患，避免故障发生。

一、安全准备（重中之重）

1. 停电操作：严格执行停电、验电、放电、挂接地线、悬挂标识牌和装设遮栏（“停电、验电、挂地线、挂牌”）。

2. 工作许可：办理工作票，许可人确认安全措施后，方可开始工作。

3. 人员与工具：检修人员需持证上岗，使用合格的绝缘工具（如验电器、操作杆、绝缘手套、绝缘靴），并穿戴好劳动防护用品。

4. 技术资料：准备好柜体图纸、二次回路图、设备说明书及以往检修记录。

二、检修排查主要内容（按流程）

1. 外观及机械结构检查：

柜体：有无变形、锈蚀、密封是否良好（防止小动物、凝露）。

标识：设备编号、相序标识、警示标志是否清晰完好。

机械联锁：检查“五防”联锁功能（防止误分误合断路器、防止带负荷分合隔离开关、防止带电挂接地线、防止带地线送电、防止误入带电间隔）是否可靠有效。

 操作机构：对断路器、隔离开关、接地开关的操动机构进行检查，有无卡涩、变形，润滑是否良好，分合闸指示是否准确。

仪表与指示：检查各种仪表（电压、电流、功率等）、信号指示灯、带电显示器是否正常。

2. 一次设备检查与测试：

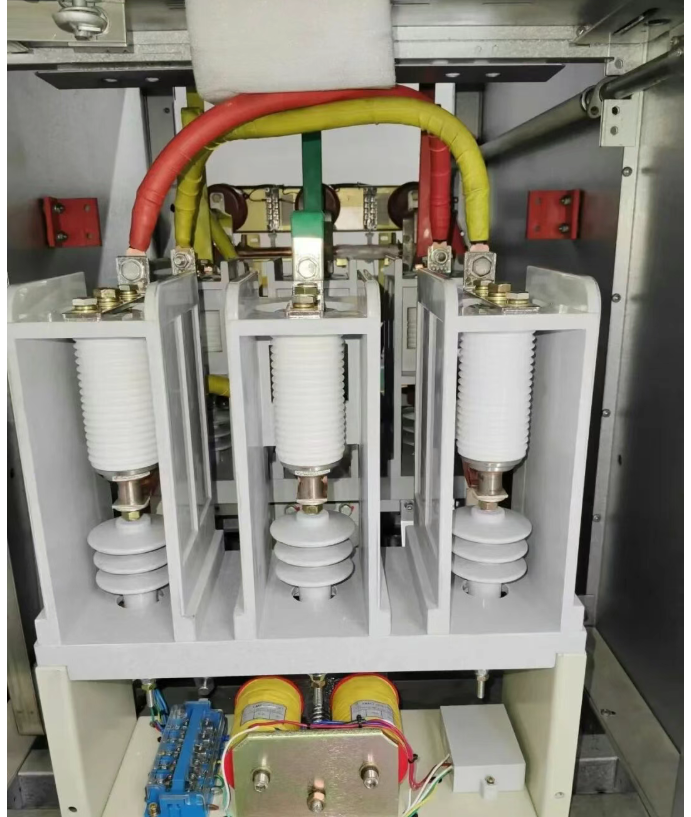

 断路器（核心设备）：

  ①检查灭弧室（真空泡或SF6气压）状态。

  ②测量主回路接触电阻，判断触头是否烧蚀。

  ③ 检查绝缘部件（瓷瓶、绝缘拉杆）有无裂纹、放电痕迹。

  ④机械特性测试：测量分/合闸时间、速度、同期性、弹跳等参数，确保符合标准。

隔离开关与接地开关：

  ① 检查触头接触是否良好，有无氧化、烧痕。

  ②检查操作是否灵活到位，机械闭锁可靠。

电流/电压互感器：

  ① 检查外观、密封、有无渗油（油浸式）。

  ②测试绕组的绝缘电阻和变比。

· 母线及连接部分：

  ①检查所有螺栓连接是否紧固（可使用力矩扳手），防止发热。

  ② 检查母线支撑绝缘子有无破损、污秽。

 避雷器/过电压保护器：

  ① 检查计数器动作情况，测试泄漏电流和直流参考电压。

电缆及接头：

  ①检查电缆头有无放电、过热、漏胶现象。

  ② 清洁电缆终端，检查固定情况。

3. 二次回路及保护装置检查：

保护装置与综自设备：

  ①进行定值核对与校验。

  ②进行保护功能传动试验，确保动作准确、信号正确。

  ③检查时钟是否准确，通信是否正常。

二次接线：

  ① 检查端子排接线是否紧固，有无松动、锈蚀。

  ② 检查电缆屏蔽层接地是否良好。

  ③ 进行绝缘电阻测试。

继电器与辅助设备：

  ① 检查中间继电器、时间继电器、信号继电器等状态。

  ② 检查加热器、除湿器是否工作正常。

操作电源：

   检查直流屏或UPS，测量蓄电池电压和内阻，确保控制电源可靠。

4. 绝缘性能测试：

① 使用合适的兆欧表（如2500V或5000V）测量主回路对地、断口间、相间的绝缘电阻。

② 有条件时进行 交流耐压试验 ，这是检验绝缘强度最有效的方法。

5. 功能联调：

①在检修结束后，模拟实际运行条件，进行分/合闸远程/就地操作。

②验证所有电气闭锁和机械联锁。

③ 核对所有信号（位置信号、报警信号、保护动作信号）能正确上传至监控系统。

第二部分：常见故障处理

当高压柜发生故障时，应沉着冷静，按规程处理。

一、故障处理通用原则

1. 安全第一：立即报告，快速判断，必要时立即停电。

2. 隔离故障点：将故障设备与正常运行系统隔离，防止扩大。

3. 分析判断：根据保护动作信号、指示灯、仪表指示、现场现象（声音、气味、弧光）进行综合分析。

4. 规范处理：查明原因并消除后，方可恢复送电。

二、典型故障及处理方法

故障现象:

1. 断路器拒绝合闸

可能故障的原因:

 1. 控制电源失电或电压过低。

 2. 合闸回路断线（保险熔断、端子松动、开关损坏）。

 3. 断路器未储能（弹簧机构）。

 4. “五防”联锁未满足条件。

 5. 合闸线圈烧毁或机构卡死。

 6. 保护装置闭锁（如线路有故障未复归）。

排查与处理的步骤:

 1. 检查控制电源电压。

 2. 检查合闸回路通断（万用表）。

 3. 检查储能电机及行程开关。

 4. 逐一检查联锁条件（如接地刀闸位置、手车位置）。

 5. 测量线圈电阻，手动检查机构。 6. 复归保护信号，检查定值。

2. 断路器拒绝分闸

可能故障的原因:

1. 分闸回路故障。

2. 分闸线圈烧毁。

 3. 机构机械卡涩。

4. 防跳继电器故障。

排查与处理的步骤:

紧急时可用机械紧急分闸按钮

1. 检查分闸回路。

 2. 测量线圈电阻。

3. 检查机构润滑与连杆。

 4. 检查或更换防跳继电器。

3. 断路器误跳闸

可能故障的原因:

 1. 保护范围内发生真实故障（短路、过流等）。

 2. 保护误动（定值错误、装置故障、CT二次回路开路）。

 3. 直流系统两点接地。

 4. 人为误操作或震动。

排查与处理步骤:

 1. 检查故障录波、保护动作类型，排查一次设备。

2. 校验保护装置，检查CT回路。

 3. 检查直流系统绝缘。

 4. 确认有无误碰。

4. 绝缘部位放电/闪络:

可能故障的原因:

 1. 绝缘件表面污秽、潮湿。

2. 绝缘件内部开裂、劣化。

3. 过电压冲击。

4. 安全距离不足（有异物）。 立即停电处理！

排查与处理的步骤

1. 清洁绝缘表面，改善柜内环境（加装加热器）。

 2. 更换损坏的绝缘子、套管等。

 3. 检查避雷器是否动作。

4. 清除柜内异物。

5. 接触部位过热 可能故障的原因:

 1. 连接螺栓松动。

 2. 接触面氧化、烧蚀。

 3. 长期过负荷运行。用红外测温仪定期监测！

排查与处理的步骤:

 1. 停电后紧固螺栓至规定力矩。

2. 打磨接触面，涂抹导电膏。

 3. 调整运行方式，避免过载。

6. 互感器异常

可能故障的原因:

1. CT二次开路（异常响动、发热，非常危险）。

2. PT二次短路或熔断器熔断。

3. 内部绝缘故障。

  排查与处理的步骤:

1. CT开路：立即汇报，设法在最近端子排将其短路，再处理开路点。

 2. PT异常：检查二次保险，测量电压，排查短路点。

 3. 测试绝缘，更换故障互感器。

7. 综合保护装置异常/通信中断

可能故障的原因:

1. 装置电源故障。

2. 装置本身硬件故障。

 3. 通信线缆或接口故障。

 4. 设置错误（地址、波特率）。

排查与处理的步骤

 1. 检查装置电源输入。

 2. 重启装置，更换备用插件。

 3. 检查网线/串口线及连接。

 4. 核对通信参数设置。

高压电气检修作业，停电、验电、接地、挂牌、监护——五步缺一不可。所有红线条款都是血的教训总结，不得以任何理由突破。

生命只有一次，安全规程就是“护身符”。
