GIS的维护检修按DL603标准《气体绝缘金属封闭开关设备运行及维护规程》，可划分为以下4个部分：

巡视检查：以日常巡视为基础，重点检查SF6气体密度，操作机构的压力，开关的动作次数，避雷器的放电计数器等工作。（详细内容见表一）

定期检查：每4-6年进行1次，或按实际情况而定，以操作试验为主,并进行机构的详细检查维护，除操作机构外不对GIS设备进行分解工作。（详细内容见表二）

分解检修：根据GIS设备的运行时间，状态或累计动作次数值，依据制造厂的运行维护检查项目和要求(见表三)，对GIS设备进行解体大修工作。（详细内容见第三部分检修内容）

临时检修：GIS在运行中发现异常或缺陷，必须对GIS设备进行必要的临时性检查：具体内容与范围应根据运行中所发生的问题而定。（可参考分解检修内容）

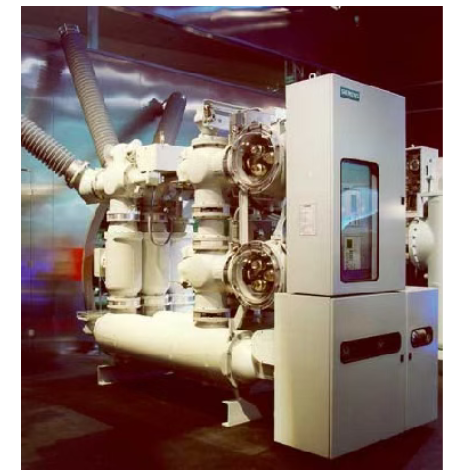

主回路元件

1. 断路器（CB)                             2. 隔离开关（DS）

3. 检修接地开（ES）                    4. 快速接地开（FES）

5. 电流互感器（CT）                    6. 母线（BUS）

7. 电压互感器（PT)                       8. 避雷器（LA）

三大系统

SF6监控系统

压缩空气系统

二次控制系统

检修内容

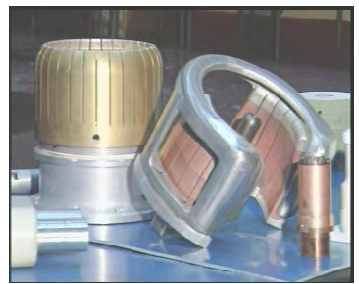

a) 检查弧触头烧损程度，并根据检查结果处理或更换；

 b) 检查喷口烧损程度，并根据检查结果处理或更换；

 c) 检查触指磨损程度，并根据检查结果处理或更换；

 d) 检查绝缘件，如有裂痕或其他异常情况，应予以更换。

 e) 检查主回路导体(压气缸，中间触头）镀银面状态

 f) 检查调整相关尺寸

 g) 检查并清洁灭弧室,更换吸附剂及密封圈；

检修条件

隔离开关在操作次数或运行时间达到表三要求时就需进行分解检修，由于隔离开关数量较大，所以检修可以进行抽检。符合以下条件的隔离开关必须进行检修：

 a) 要检修的隔离开关应具有代表性，是操作次数最多的隔离开关或母线隔离开关。

 b) GIS设备前期发生过问题的隔离开关，应进行检修。

 c) 达到制造厂规定的操作次数隔离开关应进行检修。

 隔离开关检修时，由制造厂负责或在制造厂指导下协同进行，如果没有问题、其他隔离开关可不再检修。

检修内容

a) 对接地开关进行解体，检查内部有无异常情况及动、静触头的磨损情况。

 b) 检查触指磨损程度，并根据检查结果处理或更换；

 c) 操作次数大于3000次以上时，应更换触头。

 d) 检查接地开关触头导体镀银面状态。

 e) 清理接地开关罐体内部,更换密封圈

检修条件

快速接地开关在操作次数或运行时间达到表三要求时就需进行分解检修，由于快速接地开关数量较大，所以检修可以进行抽检。符合以下条件的接地开关必须进行检修：

 a) 要进行检修的接地开关应具有代表性，是操作次数最多的

 b) 接地开关以前出过问题的接地开关，应重点检查产品状态。

 c) 达到制造厂规定的操作次数接地开关应进行检修。检修用接地开关的检查，最好和要解体的同一个气室的隔离开关一起进行。

 接地开关进行检修时，由制造厂负责或在制造厂指导下协同进行，如果没有问题、其他接地开关可不再进行检修。

详细检修内容

a) 当故障接地开关进行故障关合操作后，必须对触头进行更换。

 b) 当故障接地开关操作次数大于3000次以上时，必须对触头进行更换。

 c) 对故障接地开关进行解体，检查内部有无异常情况及动、静触头的磨损情况。

 d) 检查触头磨损程度，并根据检查结果处理或更换。

 e) 检查接地开关触头镀银面状态。

 f) 罐体内部有无金属残屑。

隔离开关及接地开关的操作机构

隔离开关、接地开关在操作次数或运行时间达到表三要求时就需进行分解检修，由于机构在定期检修里进行常规维护,所以分解检修可以进行抽检。符合以下条件的机构必须进行检修：

 a) 要进行检修的机构应具有代表性，是操作次数最多的

 b) 机构以前出过问题，应重点检查产品状态。

 c) 达到制造厂规定的操作次数的机构应进行分解检修。机构进行检修时，在制造厂指导下进行。

对DS、ES、FES的操作机构检修的详细内容：

 a) 对连接部位进行润滑处理，对存在生锈的零部件进行处理或更换。

 b) 检查辅助开关、微动开关切换情况，必要时应处理或更换；

 c) 气动操作机构检查清洗电磁阀，必要时应处理或更换；

 d) 检查轴、销、锁扣等易损部位，转动、传动部位检查润滑。复核机构相关尺寸，必要时应处理或更换;

 e) 联锁线圈的检查，对有缺陷的线圈必须予以更换。

 f) 隔离开关、接地开关和快速接地开关间的联锁功能试验。

 g) 检查连接机构螺母和挡圈：对螺母和挡圈必须进行防松检查，重新紧固。拆卸过的挡圈必须全部进行更换。

 h) 检查控制阀是否有生锈现象，若有则要更换，更换控制阀的密封圈。

 i) 检查控制回路对地电阻，用500V摇表测量每个二次线圈对地绝缘电阻必须大于1兆欧。

 j) 检查端子排的紧固螺栓，连接螺栓和机械压接端子的紧固螺钉是否拧紧。导线是否有损伤。

 k) 对手动机构，应进行分合操作,并测试机械特性。

检修内容

电流互感器通常与断路器是同一个气室，在断路器进行解体时，同时检查电流互感器的线圈有无异常现象，并测试其特性和精度，和投运前相比，看有无变化。

 检查完后，应和断路器一起恢复原状态。

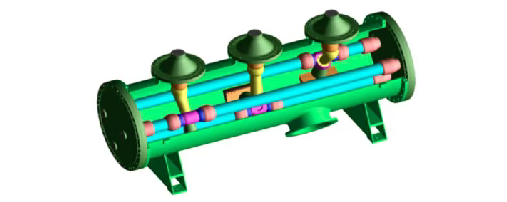

检修内容

A、检查盆式绝缘子外观情况及局放的变化情况，根据具体情况判断是否更换盆子。

 B、检查导体的镀银面状态。

 C、复查主母线导体间隙。

 D、清洁导体、盆子的表面及壳体内表面。

电压互感器、避雷器、空压站

电压互感器、避雷器及空压站是外购元件，按各自的生产厂家提出意见维修。

其他附件

GIS的其它外装附件，如电线管、支架等，也应检查其紧固情况，看有无松动，应使其与GIS本体联接牢靠。
