开关柜热管理主要是指包括开关柜内部的元器件、发热源的发热，热量的传递。热能传递包括传导、对流、辐射，开关柜的传导主要是热量从高热点沿着母线向低温点传递；对流是开关内部气流从高温向低温流动，包括自然冷却和强制风冷；辐射是热量向金属板传递。

本实用新型专利用于气体绝缘开关柜，以及IP54等高防护等级开关柜的降温，提升开关设备的载流量，提高安全性可靠性。

由于IP54无法实现有效的对流冷却，采用吹胀热管技术作为热传导部件，采用散热器作为散热部件，相比较于单纯依靠柜体外部散热器形式，增加了传导通道，传导效率是柜体热传导的300倍，可以快速将高发热点热量传导到柜体散热，进而降低导体温度。

热导管（或称热管）系一种具有快速均温特性的特殊材料，其中空的金属管体，使其具有质轻的特点，而其快速均温的特性，则使其具有优异的热超导性能；热管的运用范围相当广泛，最早期运用于航天领域，现早已普及运用于各式热交换器、冷却器、天然地热引用…等，担任起快速热传导的角色，更是现今电子产品散热装置中最普遍高效的导热（非散热）元件。

从热力学的角度看，为什么热管会拥有如此良好的导热能力呢？物体的吸热、放热是相对的，凡是有温度差存在的时候，就必然出现热从高温处向低温处传递的现象。从热传递的三种方式来看（辐射、对流、传导），其中热传导最快。热管就是利用蒸发制冷，使得热管两端温度差很大，使热量快速传导。一般热管由管壳、吸液芯和端盖组成。热管内部是被抽成负压状态，充入适当的液体，这种液体沸点低，容易挥发。管壁有吸液芯，其由毛细多孔材料构成。热管一端为蒸发端，另外一端为冷凝端，当热管一端受热时，毛细管中的液体迅速蒸发，蒸气在微小的压力差下流向另外一端，并且释放出热量，重新凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发端，如此循环不止，热量由热管一端传至另外一端。这种循环是快速进行的，热量可以被源源不断地传导开来。单根热管的散热能力有限，如大功率，需要更多的热管，热管一端与发热体连接，另一端与壳体连接，对应壳体处可安装散热器，加快散热，同时增大温差，加速散热。

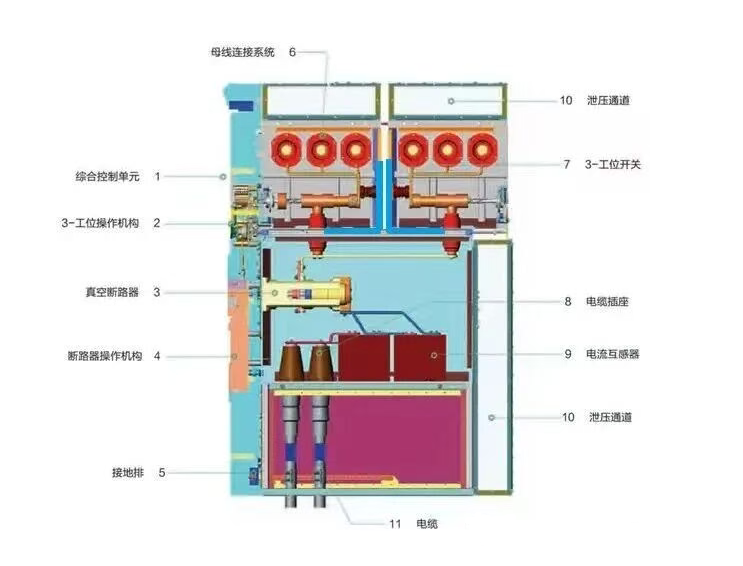

气体绝缘开关柜内部套管隔板，以及与隔离触头、断路器连接处较近的气箱、隔板，受到热辐射、涡流等影响，吸收很大热量，一般温度达到70～80摄氏度，对于60Hz等发热温度更高，而这些隔板面没有直接与外部空气接触，散热困难，需要依靠不锈钢外壳将热量传导到散热器。

本实用新型专利通过吹胀热管板作为热传导部件，可以增加传热路径，传热效率非常高，从而可以使隔板温度降低到与外部空气温度相差5度，也就是说从70度降低到40度。

这时母排与隔板的温度差从30度增加到60摄氏度，而不论辐射、还是对流以及绝缘支撑的热传导效率都是和温度差成正比的，温度差大，辐射等热效率大幅提升，从而降低母排温度。

热管不是水冷，没有水压力，因此没有泄露风险，体积小，材料薄，无需电源等外部能量，免维护，经济效益高。
