引言：地下电力血管的守护者
在城市的光明背后，埋藏着数百万公里的地下电缆网络。这些被称为"城市血管"的电力传输线路，承载着现代社会运转的命脉。然而，根据最新统计数据显示，平均每公里电缆每年可能发生0.2次故障，每次故障造成的经济损失高达数万元。从2020年到2023年，我国因电缆故障导致的停电事故年均增长12%，其中60%发生在人口密集的城市区域。
对于刚毕业的电力专业学生和初入社会的电工师傅来说，掌握电缆故障的分类、特点和诊断技能，不仅是一门必修课，更是在电力行业中立足的核心竞争力。本文将系统性地解析电缆故障的方方面面，帮助大家从理论走向实践，从新手成长为专家。
第一章：电力电缆的结构密码
在深入理解故障之前，我们首先要了解电缆本身的构造。现代电力电缆是由多种功能材料精密组合的三维结构体，每一层都承担着特定的功能
1.1 典型电缆结构组成

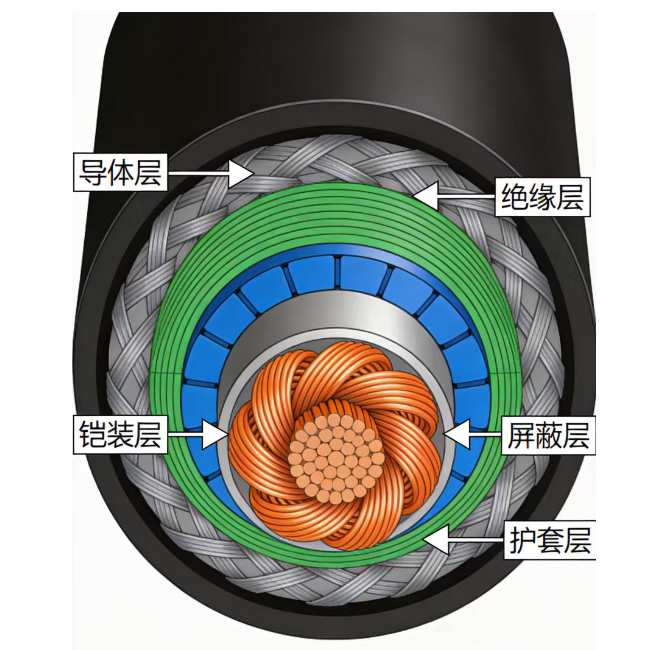

以常见的交联聚乙烯（XLPE）绝缘电缆为例，其结构自内而外包括：
导体层：采用高纯度电解铜（纯度≥99.95%）或铝材，通过多股绞合工艺形成低电阻导电通道。单根10kV电缆的导体截面积可达240mm²，相当于成人拇指粗细。 绝缘层：厚度达4-8mm的XLPE材料，其介电常数约2.3，击穿场强超过25kV/mm，相当于在指甲盖大小的面积上承受3吨压力而不被击穿。
屏蔽层：由半导电材料构成的同心圆柱，消除导体表面电场畸变，其表面电阻率控制在10³-10⁶Ω·cm之间。
护套层：聚氯乙烯（PVC）或聚乙烯（PE）材料，厚度1-3mm，具有抗化学腐蚀、耐候性强等特点。
1.2 多层结构的故障隐患
这种多层复合结构使电缆能承受高达500kV的电压，但各层材料的性能差异也埋下了故障隐患。例如，当护套层出现0.1mm的微孔时，水分渗透速度可达每天0.5ml，足以在半年内使绝缘电阻下降90%。理解电缆结构，就像了解人体的解剖结构一样重要。只有掌握了正常状态，才能准确识别异常情况，这是故障诊断的第一步。
第二章：电缆故障的科学分类体系
电缆故障并非杂乱无章，而是有着严谨的分类体系。掌握这套分类体系，能够帮助我们快速判断故障性质，选择正确的检测方法，制定有效的修复方案。
2.1 按故障点绝缘特征分类（最实用的分类方法）
这是现场应用最广泛的分类方法，直接指导着检测技术的选择。
开路故障
定义：电缆金属部分的连续性受到破坏，形成断线，且故障点的绝缘材料也受到不同程度的破坏。
典型案例：某工地电缆铺设时牵引力达15kN（超过额定值50%），导致导体直径缩小12%，最终在运行中熔断形成开路故障。
【低阻故障】
定义：电缆绝缘材料受到损伤，出现接地故障。现场用兆欧表测其绝缘电阻小于电缆特性阻抗（一般取10-40Ω之间）。
- 故障点绝缘电阻下降至电缆特性阻抗，甚至直流电阻为零
关键数据：铝芯240mm²截面积的电力电缆的特性阻抗约10Ω；铝芯35mm²截面积的电力电缆的特性阻抗约40Ω。
【高阻故障】
定义：电缆绝缘材料受到损伤，出现接地故障。现场用兆欧表测其绝缘电阻大于10倍电缆特性阻抗，在直流高压脉冲试验时，会出现电击穿。
- 是高压动力电缆（6kV或10kV电力电缆）出现几率最高的电缆故障
- 泄漏性故障：在做电缆高压绝缘试验时，泄漏电流随试验电压的增高而增大，在试验电压升高到额定值时，泄漏电流超过规程所要求的值。
- 闪络性故障：在做电缆高压绝缘试验时，当试验电压升致某值时，监视泄漏电流的电流表指针突然升高，且表针呈节拍性摆动，电压稍下降时此现象消失，但电缆绝缘仍有极高的阻值。
闪络故障
定义：电缆绝缘材料受到损伤，出现闪络故障。现场用兆欧表测其绝缘电阻为无穷大，但在直流耐压或高压脉冲试验时，会出现闪络性电击穿。
- 比较难测，特别是新敷设的电缆进行预防性试验出现闪络故障时
2.2 按故障部位分类
电缆本体故障
- 机械损伤：这类故障大约占电缆本体故障的一半以上。常见的有市政道路施工等直接外力造成的破坏；敷设过程中电缆受力过大或者弯曲过度造成其局部绝缘降低；电缆穿越公路、铁路及高大建筑物时，由于地面下沉而使电缆垂直受力变形。
- 化学损伤：造成电缆过热的原因主要是电缆的过负荷。电缆沟或电缆隧道内通风不良，电缆排布不合理，或是电缆周围介质导热性能差，以及在热力管附近敷设电缆或热电同隧道架设。
- 过电压破坏：包括谐振过电压对电缆的破坏，小电流接地系统对电缆的影响以及雷电过电压。
- 电缆自身缺陷：电缆制造过程中，在包缠主绝缘层时出现褶皱或者裂损会造成其绝缘性能降低。
电缆接头故障
电缆终端头故障
- 电缆终端头的制作工艺不良，频繁启动产生高次谐波，都可能加速电缆终端头的绝缘老化
电缆接地系统故障
组成：主要由电缆接地箱、接地保护箱（带护层保护器）、交叉互联箱、护层保护器等部分构成。
2.3 按故障材料特征分类
串联故障
定义：电缆（金属材料）一个或多个导体断开。它是广义的电缆开路故障。
并联故障
定义：导体对外皮（绝缘材料）或导体之间的绝缘水平下降，不能承受正常运行电压而发生的短路故障。
复合故障
定义：缆芯金属材料与缆芯之间的绝缘（绝缘材料）均出现故障。
第三章：电缆故障的成因深度解析
了解故障分类只是第一步，更重要的是理解故障背后的成因。只有找到根本原因，才能制定有效的预防措施。
3.1 机械损伤的力学机制
机械损伤是城市电缆故障的首要诱因，占比高达52%。其作用机理涉及材料力学与电磁学的复杂耦合：
拉伸破坏
当电缆承受超过其抗拉强度（铜芯约210MPa）的拉力时，导体发生塑性变形。某工地电缆铺设时牵引力达15kN（超过额定值50%），导致导体直径缩小12%，最终在运行中熔断。
弯曲疲劳
反复弯曲会使绝缘材料产生微裂纹。实验表明，XLPE电缆在弯曲半径小于15倍外径的条件下循环弯曲1000次后，击穿电压下降40%。
挤压损伤
重型机械碾压可使护套层产生永久变形。某工业园区电缆被叉车碾压后，护套厚度从3mm减至1.5mm，水分渗透率增加8倍。
振动疲劳
地铁运行产生的振动频率（20-100Hz）与电缆固有频率接近时，会引发共振损伤。上海某地铁沿线电缆因振动导致接头松动，故障率比非振动区高3倍。
3.2 绝缘老化的化学动力学
绝缘材料在长期电场、温度、湿度作用下发生不可逆的化学变化：
热老化
XLPE电缆在90℃环境中运行时，分子链断裂速率遵循阿伦尼乌斯方程：k=Ae^(-Ea/RT)。当运行温度每升高8℃，寿命减半。某电缆因散热不良导致温度达105℃，运行10年后绝缘击穿。
电老化
局部放电产生的活性粒子（如O·、OH·）攻击聚合物分子链。电子顺磁共振（ESR）检测显示，老化电缆中的自由基浓度比新电缆高100倍。
环境老化
紫外线辐射使护套层发生光氧化降解，羰基指数（反映氧化程度）每年增加0.05。沿海地区的盐雾腐蚀可使护套寿命缩短30%。
机械应力老化
电缆敷设时的弯曲应力会导致分子链取向排列，降低材料韧性。某海底电缆因敷设时弯曲半径过小，运行5年后出现护套开裂。
3.3 环境侵蚀的多物理场耦合
水分迁移
水分在电场作用下沿电场线方向迁移，形成水树枝。某110kV电缆因护套微小破损，水分侵入后在绝缘层内形成长达2米的水树枝通道。
化学腐蚀
土壤中的硫酸根离子（SO₄²⁻）会与铝护套反应生成Al₂(SO₄)₃，体积膨胀导致护套破裂。某化工厂附近电缆运行8年后，护套腐蚀厚度达1.2mm。
温度梯度
昼夜温差引起的热胀冷缩会在电缆中产生机械应力。北方冬季电缆收缩量可达0.3%/m，可能导致接头松动。
生物侵蚀
白蚁分泌的蚁酸可腐蚀PVC护套，某南方城市电缆沟内白蚁密度达50巢/km，导致护套穿孔率高达30%。
3.4 电缆接头制作工艺缺陷
电缆接头是电缆系统的薄弱环节，故障率相对其他部位比较大。主要问题包括：
防水不合格
深圳某110kV电缆接头故障案例分析表明，防水不合格是导致故障的主要原因。具体表现：
- 防水胶（AB胶）未快速搅拌均匀，导致凝固后出现气泡状的凹坑
- 施工人员封铅工艺粗糙，使得铜壳与金属护套的密封不严密
应力控制不当
电缆接头内部电场分布不均匀，改变电缆绝缘表面的电场分布，从而极易诱发电缆故障。
第四章：电缆故障检测诊断技术
精准的故障检测是快速修复的前提。现代电缆故障检测技术已经形成了完整的体系，从粗测到精测，从定性到定量。
4.1 故障性质判断流程
在进行电缆故障探测时，先需要进行电缆故障性质判断，通常是将电缆脱离供电系统，并按下列步骤测量：第一步：用绝缘电阻测试仪测量每相对地绝缘电阻，如绝缘电阻指示为零，可用万用表或回路电阻测试仪进行测量，以判断是高阻还是低阻接地。第二步：测量两相之间的绝缘电阻，以判断是否是相间故障。第三步：将另一端三相短路，测量其线芯直流电阻，以判断是否有开路故障。
4.2 主要检测技术
低压脉冲反射法
适用范围：可测量电缆中出现的开路故障、相间或相对地低阻故障测量原理：依据均匀传输线中波传输与反射的原理。将被测电缆看作是一均匀传输线，它每一点的特性阻抗是相等的。当从电缆一端发射一低压脉冲波时，由于故障点的阻抗发生了变化，电磁波传播到该点处就发生折、反射现象。反射系数公式：β = (Z - Zc) / (Z + Zc)其中：Zc为电缆的特性阻抗，Z为电缆故障点的等效波阻抗。其中：L为故障点到测量端的距离，v为脉冲在电缆中的传播速度，Δt为发射脉冲与反射脉冲的时间差。
- 对于低电阻故障，若故障点对地电阻为R，则该点的等效波阻抗Z＝R/Zc
- 当-1＜β＜0时：说明低阻抗点存在反射波，且反射波与入射波反极性
- 当R＝0为短路故障时，β＝-1，Ue＝-Ui：电压波在短路故障点产生全反射
- 当0＜β＜＋1时：说明开路故障点也存在反射波，且反射波与入射波同极性
高压闪络法
测量原理：由直流高压发生器产生一负的直流高压，加到电缆故障相，当电压高到一定数值后，电缆故障点产生闪络放电，瞬间被电弧短路，故障点便产生一跳变电压波在故障点与测量端之间来回传输。
- 对于高阻故障，由于故障点电阻较大，此点的反射系数β很小或几乎等于零，用低压脉冲法测量时，故障点的反射脉冲幅度很小或不存在反射，因而仪器分辨不出来
- 用冲击放电进行高阻探测时，应特别注意电缆的耐压等级，所选用的冲击电压的幅值应不超过正常运行电压的3.5倍
电桥法
原理：利用电阻平衡原理（类似天平），测量电缆好相和坏相之间的电阻比例，推算故障距离。缺点：不适用于高阻和闪络性故障，需要电缆长度和好相作参考
局部放电检测
原理：采用超声波传感器或高频电流传感器，捕捉绝缘老化产生的局部放电信号（放电量＞10pC时需警惕）。
- 成熟的局部放电检测技术的运用，可以有效降低电缆故障率
- 由于局部放电信号在高压电缆中传播存在较大的衰减，分布式局部放电测量是高压电缆现场局部放电测量的可靠保障

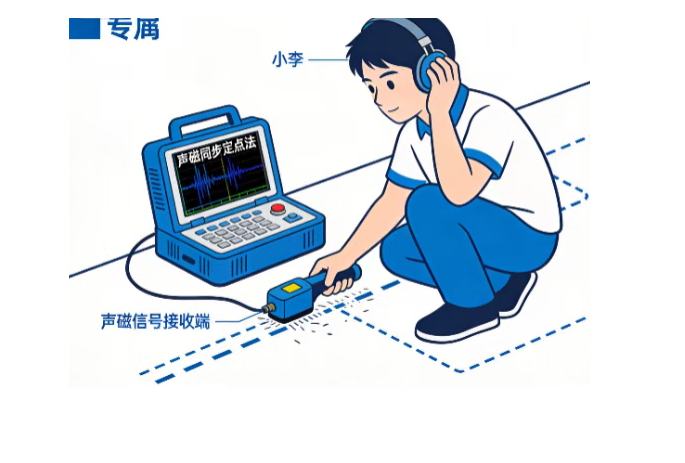

声磁同步定点
原理：用高压设备使故障点放电。同时捕捉放电产生的声音（地下爆裂声）和电磁脉冲。在地面探测，当声音和电磁信号同时出现的位置，正下方就是故障点。
跨步电压法
原理：向接地点注入电流，在地面形成电压差。用探针测量地面两点间微小电压（跨步电压），沿电压变化方向追踪，电压零点或突变点上方即故障点。
4.3 现代检测技术的创新应用
【分布式光纤传感（DTS/DAS）】
- 某电缆隧道安装DTS系统后，成功预警3次因通风不良导致的局部过热
- 某城市电缆通过DAS系统，成功定位3次第三方施工破坏事件
第五章：典型案例深度剖析
理论需要通过实践来检验。下面我们通过几个真实案例，展示电缆故障诊断和处理的完整过程。
案例一：20kV电缆高阻故障的精准定位
- 测试对象：110kV某变电站20kV某间隔至20kV某开闭所
- 历史情况：该电缆故障此前已历经两拨外部团队测试，均未能成功定位，排查工作陷入僵局
使用STX40电缆故障定位系统自带的绝缘摇表功能，对该电缆A、C相进行绝缘试验：
综合判断，故障点电阻R＞1000Ω，所以该故障为C相高阻接地故障。由于故障相C相为高阻故障，且在绝缘试验中，可以明显发现电流很不稳定，试验时电压也很不稳定，击穿电压在5kV至8kV之间来回跳动，说明故障点可能存在水分或者故障点的燃弧不是很充分。在进行预定位前，首先进行对该相进行烧弧。接线方式不变，使用STX40的烧弧模式，电压10kV，电流设置最大300mA进行烧弧。在烧弧的最开始，击穿电压很高，电流很低，在进行了一段烧弧后，电压下降，电流猛然升高且保持300mA稳定状态，说明使故障点电阻降低，燃弧趋于稳定，随即触发二次脉冲测试。切换至STX40预定位模式，通过二次脉冲法成功获取清晰的故障波形，测得的电缆全长为5.12km，故障点位于距测试端约4.85km处，定位精确。由于现场工作人员对路径非常清楚，且工作人员知道4.85km，距离末端270m左右，大概有一个中间接头，故不在进行路径查找。根据定位结果，测试团队与运维班组共同抵达4.85km处的目标电缆井。开井后发现该处存在一个中间接头。使用STX40的精确定点模式对故障相，进行冲击放电，现场可清晰听到接头内部传出规律的放电声，并观察到接头外壳存在明显的击穿破损痕迹，直观证实了该点即为故障点。运维班组随即对已确认的故障接头进行了修复处理。本次测试成功定位，解决了长期悬而未决的电缆故障，展示了先进设备在应对高阻、疑难故障方面的卓越性能。
案例二：110kV电缆接头防水故障分析
- 故障线路：110kV DL线配合基建工程停电后送电不成功
- 电缆信息：混合线路，电缆长约1.94km，共有3个中间接头
- 船壳内浇注的防水胶（AB胶）有大量大小不一致的气泡
- 拆除热缩套管，热缩套管与电缆金属护套接触面有大量水渍
- 可以清晰地看到，铜壳与电缆金属护套之间所封的金属铅表面粗糙呈不均匀细鳞片状，且表面有凹坑
- 环氧树脂一端绝缘严重开裂，有长约15公分贯穿性裂痕，且端部明显发黑，有电弧灼烧留下的烧蚀痕迹
- 剥开绝缘预制件外层的半导电带，发现半导电带内侧有水渍出现
- 进一步沿电缆横向切开电缆绝缘预制件，一端绝缘表面及绝缘预制件内表面均有长约300mm树枝状的裂纹
- 预制绝缘件未有径向击穿孔，而在电缆表面和预制绝缘件内表面存在沿面放电现象
根据解剖情况来看，铜保护壳与玻璃钢保护壳间有一层防水胶，铜保护壳内进水，可推断这一层防水同样也存在失效造成水可以到达铜保护壳的外面。同时从接头的密封结构分析，铜保护壳有三个位置存在连接密封，分别为两侧保护铜壳与电缆连接铅封密封，别一个就是两侧铜保护壳与绝缘环的连接密封。推断进水原因为封铅不合格和铜保护壳与绝缘环的连接密封不良失效造成。综合以上，推测与施工工艺不合格有巨大关系。根据解剖结果，推断由于中间接头长期泡水状态（线路投运时间8年），在水的作用下，预制绝缘件一侧出现水侵入电缆与预制绝缘件表面，缺陷随时间推移逐步扩大，最终导致界面发生沿面放电直至击穿故障。借助ANSYS Maxwell电场仿真软件，按照1：1的比例建立电缆接头二维模型，仿真当电缆绝缘表面有水膜存在时，电场强度的变化情况。通过仿真数据可知：一旦电缆中间接头附件内发生进水，水珠渗入到电缆绝缘表面，形成水膜，水膜附近两处场强达到极大值，尤其在水膜靠近压接管侧附近电场强度最高达到约10.7kV/mm，而不进水状态下，绝缘表面最大电场强度仅为2.5kV/mm，是正常状态下的4.2倍。本次电缆故障可以判定是电缆预制件制造工艺不良，施工工艺粗糙，未按照工艺要求制作引起。若电缆施工工艺和电缆制造工艺不精良，会造成电场分布不均匀，改变电缆绝缘表面的电场分布，从而极易诱发电缆故障。对于新建工程，施工前要对施工人员的接头制作技术进行考评，建立考评档案，只有考评合格的人员方可进行施工。在施工过程中，可建立施工信息群，甲方、施工方及监理均在群内。监理需要及时上传现场制作过程中图片，报告施工进度，重点把控尺寸，制作环境等方面的要求。同时甲方派专人在现场严格把控施工质量，做到电缆"优生"。在施工工艺方面，一是中间接头铜保护壳内必须填充阻燃防水胶。二是玻璃保护壳的上下壳体内部均需设置垫块，以保证铜保护壳能够对中安装。
第六章：电缆故障预防与运维策略
预防胜于治疗。建立完善的预防体系，能够大幅降低电缆故障的发生率，保障电力系统的安全稳定运行。
6.1 设计阶段的主动防御
根据IEC60287标准，考虑环境温度、土壤热阻等参数精确计算载流量。某沿海城市电缆设计时，将载流量从400A降至350A，使运行温度降低15℃，寿命延长8年。采用有限元分析软件模拟电场分布，优化绝缘厚度。某220kV电缆通过优化设计，将最大电场强度从18kV/mm降至15kV/mm，击穿概率降低60%。针对特殊环境采用加强型护套。某化工园区电缆采用双层不锈钢带铠装，抗腐蚀能力提升5倍。重要负荷采用双回路供电，N-1准则下供电可靠性达99.99%。某数据中心采用双电缆供电，近三年未发生因单电缆故障导致的停电。
6.2 施工质量的精细控制
采用张力放线技术，控制牵引力不超过电缆允许值的80%。某特高压线路施工中，通过精确控制牵引力，使电缆弯曲半径始终保持在25倍外径以上。严格执行《电气装置安装工程电缆线路施工及验收规范》（GB50168），采用预制式接头减少人为误差。某110kV电缆接头制作时间从8小时缩短至3小时，故障率下降70%。确保接地电阻<4Ω，采用放热焊接工艺保证连接可靠性。某变电站电缆接地系统改造后，雷电流泄放能力提高3倍。采用RFID标签和地理信息系统（GIS）建立电缆台账。某城市电缆标识系统覆盖率达100%，故障定位时间缩短50%。
6.3 运行维护的智能升级
基于在线监测数据进行风险评估，制定差异化检修策略。某省级电网实施CBM后，检修成本降低30%，故障停机时间减少45%。利用机器学习算法预测电缆剩余寿命。某电缆通过预测模型，提前6个月预警绝缘老化故障，避免了重大停电事故。具备可见光、红外、局放等多种检测功能的机器人，可实现24小时不间断巡检。某电缆隧道部署机器人后，人工巡检频次从每周1次降至每月1次。通过虚拟模型模拟各种故障场景，培训运维人员。某电力公司开发的培训系统，使新员工上岗时间缩短60%。
6.4 日常维护的"三查三看"
电缆老化不是突然发生的，每周1次巡检不能少，重点做好这3点：
6.5 敷设环境优化
6.6 定期检测
方法：断电放电后，L接导体、E接外皮，120转/分摇1分钟读数
6.7 接头制作规范
6.8 避免过载
6.9 季节性维护
6.10 老化电缆更换
第七章：电缆故障应急处理流程
当电缆故障不可避免地发生时，快速、准确、安全的应急处理能力，直接关系到供电恢复的速度和质量。
7.1 标准化抢修流程
使用负荷开关或熔断器快速隔离故障段，缩小停电范围。某环网柜改造后，故障隔离时间从15分钟降至3分钟。
7.2 先进修复技术应用
不停电修复技术：
采用旁路作业车临时转移负荷，实现"零停电"修复。某商业区电缆故障修复时，周边商户未受影响。
机器人辅助修复：
配备机械臂的检修机器人可在狭窄空间作业。某电缆隧道机器人修复效率是人工的3倍。
新型修复材料：
快固型绝缘胶可在30分钟内固化，修复时间缩短80%。某电缆接头修复采用新型材料后，抢修时间从4小时降至1小时。
移动式检测车：
集成多种检测设备的检测车，可在现场完成故障诊断。某电力公司检测车每年完成500次现场检测任务。
7.3 应急管理的社会协同
政府协调：
建立市政、电力、通信等多部门联动机制。某城市成立电缆保护办公室，协调解决施工破坏问题。
公众教育：
开展电缆保护宣传活动，提高市民安全意识。某社区通过宣传，施工破坏电缆事件下降90%。
保险机制：
引入电缆财产保险，分散故障损失。某工业园区投保后，单次故障最大赔付额达500万元。
应急预案：
制定分级响应预案，明确各级别故障的处理流程。某电力公司预案覆盖6种故障类型和3个响应等级。
结语：从新手到专家的成长之路
电力电缆故障的防治不仅仅是技术问题，更是管理问题。随着电网规模的不断扩大和复杂性的增加，仅靠传统的周期性检查已难以满足高可靠性要求。未来应更多采用综合性管理策略，结合智能化监测、科学的维护计划与人员培训，实现电缆全生命周期管理。注重基础施工质量，完善配套设施，提高全员质量意识是减少故障的根本保障。技术的进步为故障预防和快速处理提供了工具，但管理层面的科学决策和执行同样不可或缺。只有技术与管理双管齐下，才能保证电力电缆系统长期安全稳定运行。对于刚毕业的学生和初入社会的电工师傅来说，掌握电缆故障知识是一个循序渐进的过程：初级阶段（0-1年）：掌握基本的电缆结构、故障分类和检测方法，能够完成常规的巡检工作。中级阶段（1-3年）：熟练运用各种检测设备，能够独立诊断和处理常见故障，积累现场经验。高级阶段（3-5年）：具备复杂故障的分析能力，能够制定预防方案，指导初级人员工作。专家阶段（5年以上）：精通电缆系统的全生命周期管理，能够进行技术创新和问题攻坚。电缆故障的诊断与处理，既需要扎实的理论基础，也需要丰富的实践经验。希望本文能够为电力行业的新人提供系统的学习资料，为经验丰富的师傅提供参考和借鉴。在电力行业这条路上，永无止境的学习和实践，是每个人成长的必经之路。记住：每一次故障都是学习的机会，每一次修复都是经验的积累。保持谦逊的学习态度，严谨的工作作风，创新的思维模式，你一定能在电力行业这个广阔的舞台上发光发热。注：本文欢迎各位同学和同行交流讨论，共同进步，如有错误欢迎指正！如果你觉得有用，把这篇文章转发给TA。
