一、什么是GIS局放在线监测？

GIS（Gas Insulated Switchgear，气体绝缘开关设备）由于其结构紧凑、可靠性高，被广泛应用于中高压及超高压变电站。然而，在长期运行过程中，GIS内部可能因绝缘缺陷、安装工艺问题或老化等因素产生局部放电（Partial Discharge，PD）。

GIS局放在线监测，是指在设备带电运行状态下，通过传感器实时采集局部放电信号，并进行分析判断，从而实现对设备绝缘状态的持续监控。

相比传统停电检测方式，在线监测具备：

• 无需停电
• 实时预警
• 提前发现隐患
  等显著优势

二、GIS局部放电的主要类型

在GIS设备中，常见的局部放电类型包括：

• 金属颗粒放电
• 悬浮电位放电
• 绝缘子表面放电
• 内部气隙放电

不同放电类型对应不同频段与信号特征，这也是选择合适检测技术的关键依据。

三、GIS局放在线监测的主流技术

目前行业内主流的GIS局放检测技术主要包括以下几种：

1. 特高频（UHF）检测技术

通过采集300MHz~3GHz频段的电磁波信号，对GIS内部放电具有极高灵敏度，是目前应用最广泛的方法之一。

2. 超声波（AE）检测技术

通过捕捉局部放电产生的机械振动信号，适用于辅助定位与验证。

3. 高频电流（HFCT）检测技术

主要用于接地回路中的脉冲电流检测，在电缆及部分GIS场景中应用较多。

趋势：多技术融合
当前主流方案不再依赖单一检测方式，而是采用UHF+超声等多技术融合，提高检测准确性与抗干扰能力。

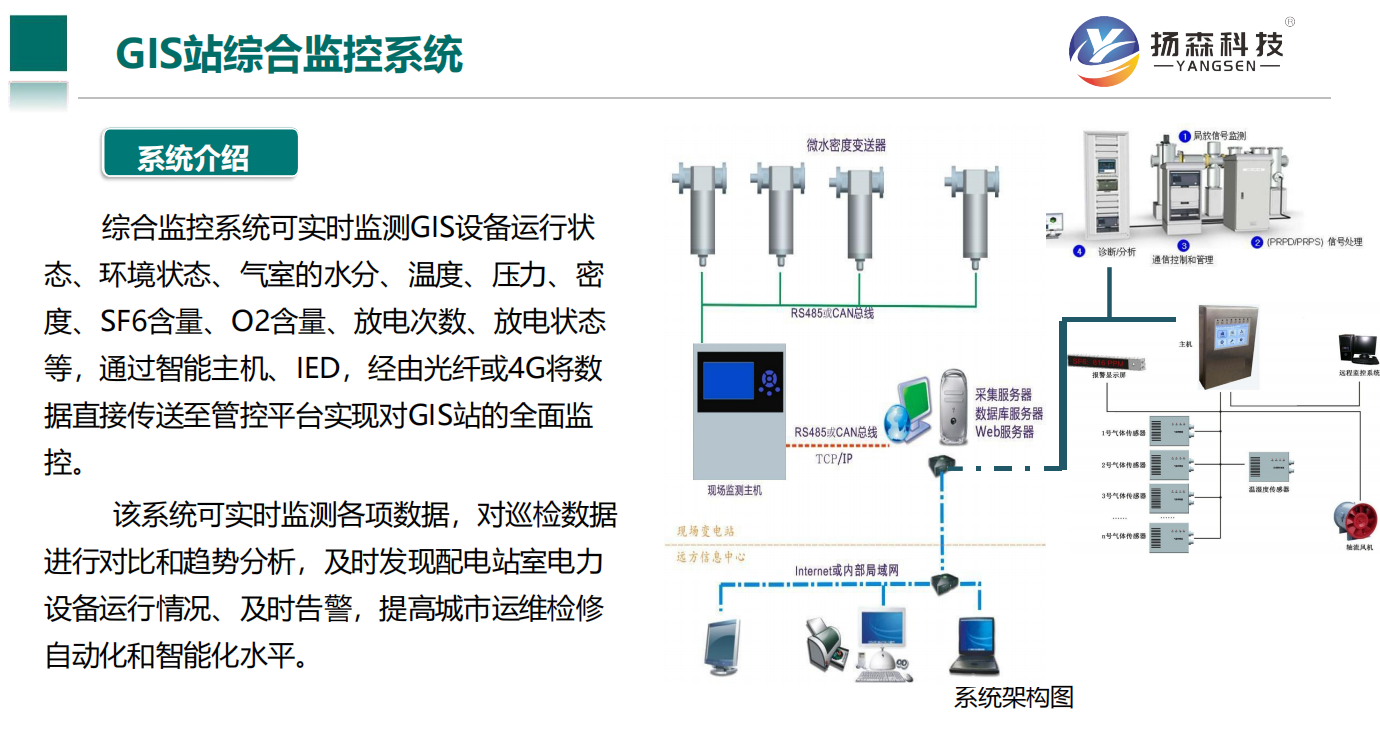

四、GIS局放在线监测系统组成

一个完整的GIS局放在线监测系统通常由以下几部分构成：

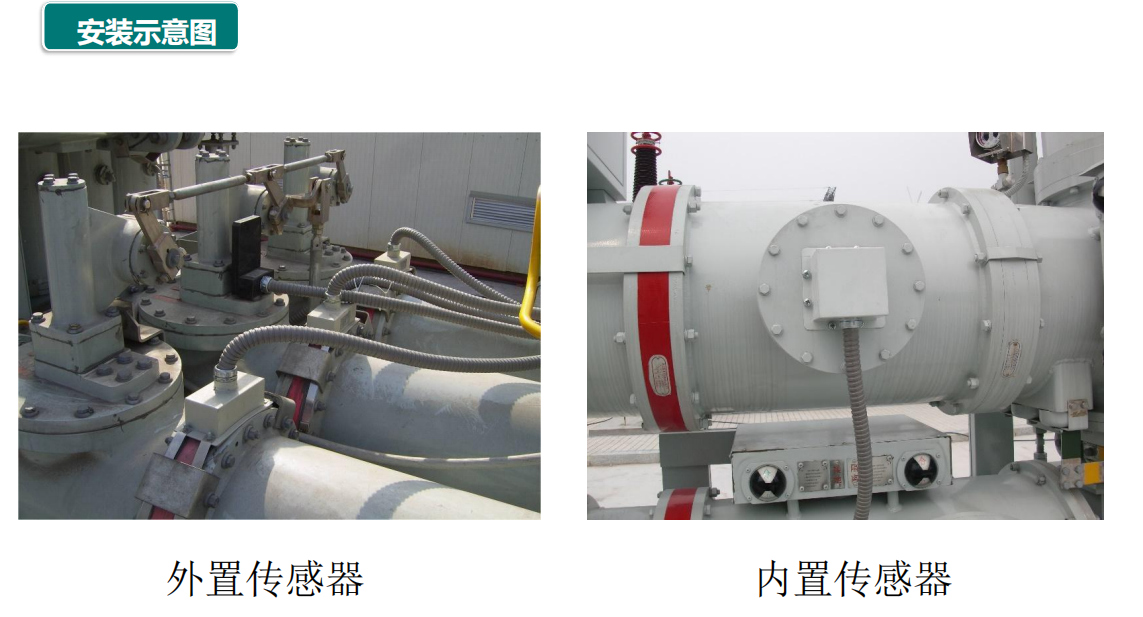

1. 前端传感器层

包括UHF传感器、超声波传感器等，用于采集原始信号。

2. 数据采集与边缘计算单元

负责信号处理、特征提取、局放识别及初步分析。

3. 通信系统

支持LoRa、RS485、光纤、4G/5G等方式，实现数据远传。

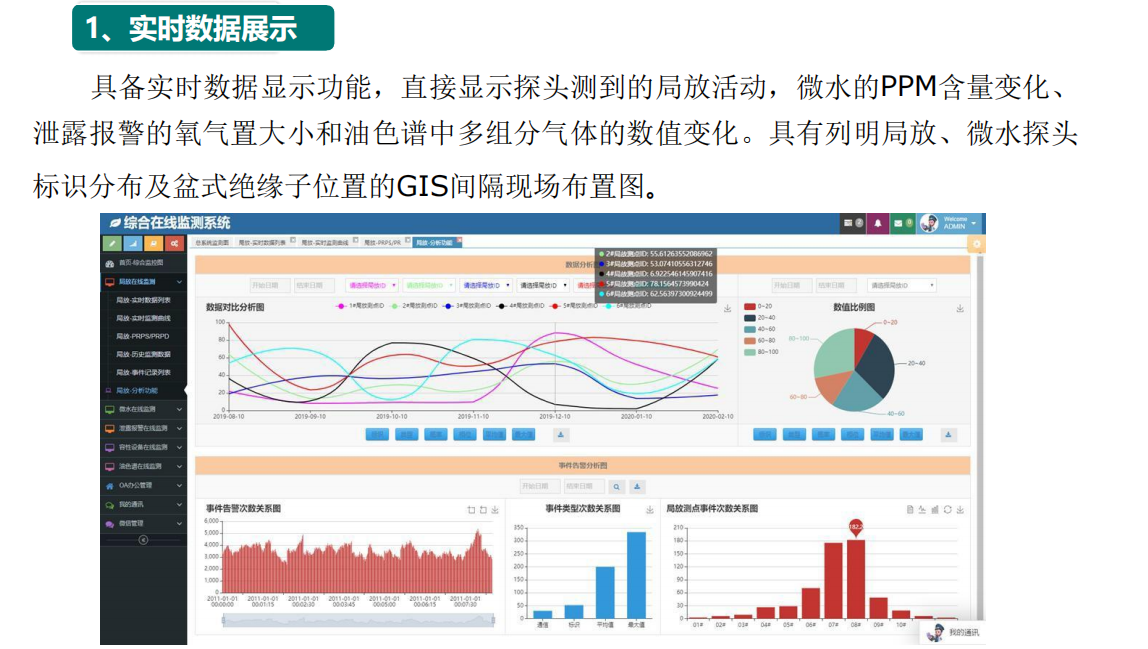

4. 后端监测平台

用于数据展示、趋势分析、告警管理与运维决策支持。

五、典型应用场景

GIS局放在线监测系统广泛应用于：

• 变电站GIS设备
• 城市地下综合管廊
• 新能源升压站
• 工业园区配电系统

尤其在无人值守变电站中，在线监测系统已成为重要配置

六、行业应用现状与厂家方案

目前国内GIS局放在线监测技术已逐步成熟，部分厂商已实现系统化、智能化应用。

例如，杭州扬森电力科技在GIS局放在线监测领域，采用UHF与多参数融合技术，并结合物联网集中器，实现数据采集、边缘计算与远程监控一体化，有效提升监测精度与响应速度。

此外，行业内也有部分厂商提供单一检测或组合式解决方案，但在系统集成能力与数据分析深度方面存在一定差异。

七、GIS局放在线监测发展趋势

随着电网智能化发展，GIS局放在线监测正呈现以下趋势：

• 多传感器融合（UHF+超声+温湿度）
• 无线化部署（LoRa/5G）
• 边缘计算能力增强
• AI智能诊断与趋势预测

未来，局放监测将从“检测设备”向“智能运维系统”转变

八、总结

GIS局放在线监测作为保障电力设备安全运行的重要技术手段，正在从单一检测工具向系统化、智能化解决方案演进。

对于电力运维单位而言，选择具备多技术融合能力与系统集成能力的方案，将更有助于提升设备可靠性与运维效率。
