01 纳秒级的“闪电”，GHz级的“怒吼”

GIS这个大家伙，内部充满了高压导体、接头、屏蔽、盆式绝缘子，结构复杂得像一座“电力迷宫”。当里面某个地方绝缘出了点小毛病，就会发生局部放电。

这个放电电流脉冲，上升时间只有纳秒级（1纳秒=十亿分之一秒）。打个比方，你眨一下眼大约需要0.3秒，而在这段时间里，这个放电脉冲已经完成了三亿次“爆发”。

这种极快的脉冲，会激发起频率高达数GHz（1GHz=10⁹赫兹）的电磁波——相当于在设备内部引爆了一颗“电磁炸弹”，瞬间释放出超高频率的信号。

02 电磁波在GIS里的“迷宫历险”

GIS的结构很特别，它像一个同轴电缆——外面是金属外壳，里面是高压导体。电磁波在里面传播时，有三种“身份”：

TEM波：什么都行，但走不远

TEM波是非色散波，理论上什么频率都能传播。但有个问题：频率一旦超过100MHz，它就像个跑不了长跑的短跑健将，沿传播方向衰减特别快。跑着跑着就没劲了，传不了多远。

TE波和TM波：有门槛，但能跑远

这两种波就不一样了，它们有自己的截止频率fc——这个频率跟GIS的尺寸有关，截面积越大，fc越低。

• 如果信号频率 f < fc：信号就像撞上了一堵墙，迅速衰减，根本传不出去。

• 如果信号频率 f > fc：信号就能近乎无损耗地传下去，跑得又远又快。

这就好比一条高速公路，规定时速必须超过80公里才能上，低于80的车一律拦下。我们的特高频信号（300~3000MHz）稳稳地跨过了这个门槛，畅通无阻。

03 回音壁效应：让信号“赖着不走”

GIS的母线连接腔在特高频波段，可以看作一个同轴谐振腔。什么意思呢？

就像你在一个空旷的大厅里喊了一声，声音会在墙壁之间来回反射，持续一段时间才慢慢消失。电磁波在GIS里也一样，它会在腔体内反复反射、谐振，持续时间短则几十微秒，长则可达10毫秒以上。

这给了我们什么好处？信号“赖着不走”，我们就有更充足的时间去捕捉它。 就像你听到一声回音，能更清楚地判断声音是从哪个方向传来的。

04 放电类型不同，信号模样也不同

比如，当高压导体上有一个针状突出物时，因为SF₆气体里的负离子会释放电子，不需要靠场致发射，就会发生脉冲放电。

这个脉冲电流的波形长什么样？一个极陡的上升沿，然后慢慢衰减——等值频率可以超过1GHz，妥妥的“特高频选手”。

不同类型的放电（悬浮、绝缘、尖端），波形各不相同。技术人员就是通过看这些“指纹”，来判断到底是哪出了问题。

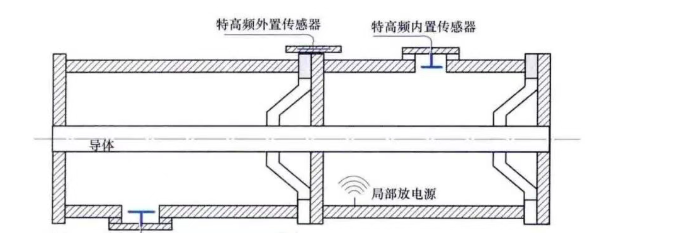

05 内置还是外置？两种“听诊器”

根据现场情况，我们有两种方式来“听”这些电磁波：

外置式传感器：不拆机，隔空听

当设备内部发生局部放电时，激发的电磁波会透过环氧材料等非金属部件传播出来。外置式传感器就贴在设备外面，像医生用听诊器听心跳一样，隔着外壳“偷听” 内部的动静。

优点是方便、不用动设备；缺点是可能受外界电磁干扰。

内置式传感器：内部卧底，实时盯梢

在设备制造时，就预先在内部安装好传感器。它直接从设备内部捕捉电磁波信号，灵敏度更高、抗干扰更强，适合组建在线监测系统。

缺点是成本高，需要设备出厂前就“预留位置”。

06 一个原理，多种应用

虽然我们以GIS为例讲原理，但特高频法的思路可以延伸到变压器、电缆附件、开关柜等其他设备上——只要局部放电激发的电磁波能传播出来，就能被“逮住”。

所以，下次你听到“特高频局放检测”这个词，可以想象这样一个画面：

在GIS这个巨大的金属迷宫里，一个纳秒级的“小闪电”突然爆发，它发出GHz级别的“怒吼”，在腔体里来回反射、久久不散。而我们在外面，用一台设备轻轻一贴，就听清了里面发生的一切——哪儿有问题、什么问题、多严重——全都一清二楚。

这就是特高频法的魔力：让看不见的，变得看得见；让听不见的，变得听得清。
