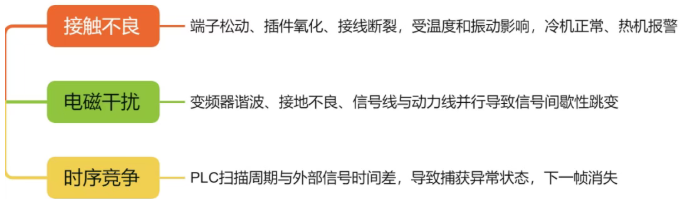

一、“时好时坏”的三种典型面孔

第一种，接触不良。端子松动、插件氧化、接线在绝缘皮内部断裂，这类故障受温度和振动影响极大，冷机正常、热机报警是其经典表现。第二种，电磁干扰。变频器谐波、接地不良、信号线与动力线并行走线，都可能导致传感器信号间歇性跳变。这种怪现象往往没有规律，上午正常下午乱跳，让人抓狂。第三种，时序竞争。PLC扫描周期与外部信号的微妙时间差，导致某个帧捕获到了异常状态，下一帧又没了。你用编程电脑在线监控看到的瞬间，可能已经错过了。

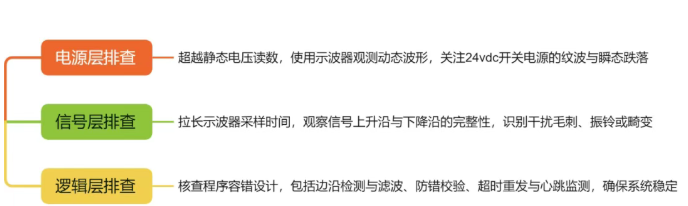

二、分层排查法：从现象到根源的三步走

1. 电源层：超越电压读数，捕捉瞬态异常

排查电源问题时，仅用万用表测量静态电压远远不够，必须借助示波器观测动态波形，尤其要关注24vdc开关电源的纹波与瞬态跌落。现场大量“软故障”的根源，正是电源输出电容老化衰减——此时平均电压显示正常，但负载突变时出现的15%以上瞬态跌落，足以导致传感器信号丢失或plc误动作。唯有通过波形分析，才能揪出这类隐藏在“正常电压”背后的真凶。

2. 信号层：捕获毫秒级闪断，识别干扰毛刺

对于间歇性信号丢失，万用表的响应速度无法捕捉50ms级的瞬态异常，而这一时长已足够让plc完成多个扫描周期并产生错误逻辑。关键信号的排查需拉长示波器采样时间，重点观察上升沿与下降沿的完整性：干净的边沿是可靠信号的基础，而叠加在边沿上的干扰畸变，往往是电磁兼容问题的直接体现。这些细节，才是区分“真信号”与“伪信号”的关键，可以在线路中增加磁性屏蔽环用于处理。

3. 逻辑层：以程序容错设计弥补硬件边界

硬件的可靠性永远存在物理极限，但程序的容错设计可以让系统在干扰环境下保持稳定。排查逻辑层时，需重点核查三项机制：是否对关键输入做了边沿检测，避免抖动触发误动作；是否为重要信号设置了防错校验，防止单一信号异常导致系统崩溃；通信协议是否包含超时重发与心跳监测，确保链路中断后能及时恢复而非陷入死锁。多数“偶发性故障”的本质，并非硬件损坏，而是程序未覆盖边界条件——优秀的控制逻辑，应当为硬件的不完美兜底。

三、两个故障案例

案例一：某个传送带偶尔自停，每次到现场重启系统就好。后来这种异常频繁发生，再去处理时没急着开机，而是把控制柜里所有端子一个个紧了一遍。果然，24V电源分配端子有10%的压接端子有松动，重新紧固后，再没复发过。原因是设备振动导致端子微动，接触电阻时大时小，24V负载波动引发多个传感器短暂失电，进而影响到传动电机的驱动逻辑。

案例二：伺服驱动器偶尔报编码器故障。通过替换编码器、更换信号线的方法去排查，但故障仍在。最后发现是编码器屏蔽层在电缆接头处断裂了，外观虽完好，但内部屏蔽网已经断了一半。有时候接触上有时候断开，在周边变频器启动的瞬间，信号干扰最大，就这个瞬间编码器信号被干扰淹没，故障自然就产生了。

四、治标更要治本：预防“软故障”的设计铁律

第一，接线工艺。所有控制线的压接端子必须定期检查紧固，重要信号建议采用双线冗余或硬线联锁。

第二，程序防护。关键信号必须加程序防错机制。

第三，接地系统。例如:选用单点接地还是多点接地？模拟地和数字地要分开，变频器的PE端要直接接到接地排，不要走控制柜的接地汇流排等注意事项。

第四，环境封装。控制柜防尘等级不够的话，半年后模块接插件就会氧化，这也是一种“慢性接触不良”。这些看似“常识”的东西，在设计阶段忽略了，到现场就是无底洞。

五、给年轻工程师的建议

设备“时好时坏”的故障才是真正的硬骨头，走完这些排查流程，十个问题有八个会被你抓住。剩下的，留给经验。切勿迷信故障自恢复：设备断电重启恢复运行，不等于故障根除，隐患只是蛰伏待机，终将在恶劣工况下集中爆发。

切忌盲目依靠换件排障：接连替换多组元器件故障依旧，本质是未溯源故障本源，靠换件兜底永远练不出检修功底。

坚持规范记录检修台账：当下看似无用的排查记录，时隔数月再遇同类疑难故障，便是高效破局的宝贵参考。
