如何利用PLC在线监视程序，快速锁定故障点？

——电气工程师现场实战经验总结

一、你是否遇到过这种情况？

生产线突然停机，设备卡在某个动作流程点不往下走了，现场排查问题一头雾水,不知从何处下手......

传统检修多采用由外至内的逐项排查：依次核验现场各类传感器信号、分段排查电缆线路导通状态。但在外围元器件、接线全部实测正常后，设备仍无法执行动作的情况屡见不鲜，低效排查延误生产，故障根源难以摸排。

二、为什么要用在线监视？

很多维修人员习惯拿万用表、查接线、看灯亮不亮。这种方法没错，但有一个根本缺陷：你看到的是物理信号，却看不到程序逻辑。

PLC的核心逻辑在程序里。同样是一个线圈不得电，可能是以下任何一种原因：

这些情况用外部检测工具根本查不出来。而在线监视程序，就像给你装了一双透视眼——直接看到程序内部哪个触点是ON，哪个是OFF，等锁定了具体故障点，再去结合传统检查法去检查，事半功倍。

三、在线监视的基本原理

PLC在线监视，就是通过编程软件（例如三菱GX Works2/Works3，西门子博途TIA Portal或其他品牌编程软件）连接到正在运行的PLC，实时读取PLC内存中各软元件的当前状态，并在梯形图或SFC流程图上直观显示出来。

你需要理解以下几个要点：

1. 通过USB或以太网连接PLC后，操作软件进入“在线”状态，程序会动态刷新。
2. 梯形图上，接通的触点和线圈会高亮显示（通常是蓝色或绿色），断开的不亮。
3. 你可以直接看到每一个输入、输出、中间继电器等数字量的状态，可以清楚的看到定时器、计数器、模拟量信号以及通讯参数的当前值。
4. 不需要停机，不影响正在运行的设备，实时动态显示。

程序是设备动作的说明书，在线监视就是在这本说明书上，一行一行地看设备走到哪里了、卡在什么条件上。

四、现场实战步骤，按顺序来

第一步：连接PLC，打开在线监视

用USB编程线或以太网连接PLC。打开编程软件，选择对应的PLC型号，点击“在线”→“与PLC连接”（三菱）或“在线”→“转至在线”（西门子）。连接成功后，程序界面上会出现实时状态刷新。此步骤不需要任何停机或断电操作。

第二步：找到对应设备的控制段

如果程序较大，不要从头到尾一段一段翻。应该先明确：出故障的是哪台设备、哪个动作？然后用以下方式快速定位：

第三步：从线圈往左追，找断路的触点

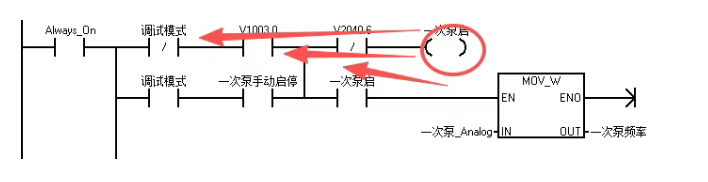

在梯形图中，一个线圈能不能得电，取决于它左边所有串联触点是否全部接通。你只需要从线圈往左看，找到第一个没有变亮（即断开）的触点，那就是卡住的那个条件。

第四步：追查中间标志位的来源

发现某个中间继电器或内部标志位是OFF，再继续搜索这个标志位的线圈在哪里，继续往左追，看是什么条件没满足。这样一步一步往前追，最终会找到一个物理原因——某个输入点是OFF，而它对应的现场传感器或开关没有动作。

这个物理原因找到了，再去现场查那个具体的传感器/开关，就能一击即中，不用漫无目的地全面排查了。

第五步：借助元件监控窗口批量查看

三菱GX Works支持“软元件监控”窗口；西门子博途支持“监控表”。我们可以把自己怀疑有问题的一批软元件集中填入监控表，一屏看完所有关键信号的当前状态，比逐行翻梯形图更高效。

五、几个常见陷阱，弄不好容易栽跟头

1. 看到触点是ON，不等于信号真的到了。有时候程序里用强制ON把触点强制置位了，外围信号并没有实际输入。要注意区分真实信号和强制信号，GX Works2在强制软元件旁边会有特殊标识。
2. 注意常闭触点的逻辑。梯形图里常闭触点的状态和常开相反——元件本身是ON，常闭触点在梯形图上反而是断开的。有些朋友可能在这里会搞混。
3. 不要急着强制输出解决问题。有些人看到某个线圈不得电，就直接强制输出，设备动了，以为故障解决了。这是非常危险的做法——绕开了保护条件，可能掩盖了真正的故障，甚至引发设备碰撞或机械损坏。正确做法是找到根本原因再处理。
4. 联锁保护触点不要轻易强制。很多顺序控制中有机械到位检测、安全门检测等联锁保护，这些保护是有原因的，强制绕过后果严重。

六、几个小技巧，让监视效率更高

七、总结

PLC在线监视是电气维修最高效的故障诊断工具之一，用好它，可以把原来需要折腾半天的故障，压缩到十几分钟内搞定。

核心思路就四个字：追根溯源。从不动作的设备输出点出发，追触点，追到第一个断开的条件，再追这个条件的来源，一层一层往前找，最终落到具体的物理传感器或机械原因上。

当然技术方法固然重要，实操技法再好，也离不开前期积累：吃透设备工艺流程与原生控制逻辑。清楚设备标准运行时序，对照在线程序状态，才能一眼发现程序阻滞点位，解决问题才会得心应手！
