什么是电气一次设备、二次设备？

发表时间：2026-08-10     阅读次数：155

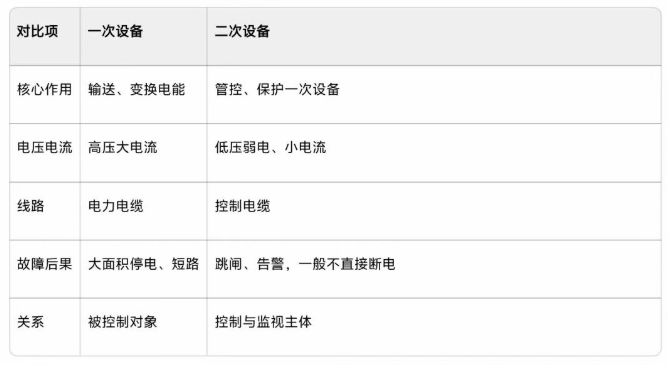

一、电气一次设备（主回路、强电、功率回路）   定义：直接参与电能生产、输送、分配、使用，承载大电流、高电压的主回路设备，是电力系统的主干线路，流过有功功率。   常见一次设备   1. 发电设备：发电机、变压器（升压/降压） 2. 开关设备：断路器、隔离开关、负荷开关、熔断器 3. 载流设备：母线、电力电缆、架空导线、穿墙套管 4. 无功与接地：电容器、电抗器、避雷器、接地装置 5. 用电设备：电动机、电炉等负载   特点   电压高、电流大、绝缘等级高、承担功率传输，故障会直接造成停电、短路事故。   二、电气二次设备（控制回路、弱电、信号回路）   定义：不直接承载主电能，对一次设备进行监测、控制、保护、测量、通信的辅助设备，属于弱电回路，电流很小。   常见二次设备   1. 测量计量：电流表、电压表、电能表、互感器（电流CT、电压PT，连接一二次） 2. 保护装置：继电保护、综合保护器、熔断器（二次保险） 3. 控制操作：按钮、转换开关、指示灯、继电器、接触器线圈 4. 信号与后台：报警器、后台监控屏、远动装置、直流屏（蓄电池） 5. 线缆：控制电缆   特点   电压多为AC220V/DC220V/DC48V，电流毫安级，只传递指令、信号，不输送大功率电能。   三、核心对照表   总结：   一次是“走电干活的主干道”，二次是“管主干道的大脑与遥控器”。 电流互感器CT、电压互感器PT是唯一衔接一二次的桥梁，把高压大电流转换成低压小信号送给二次回路。
