现场调试时，经常有人拿着两根线问：

“这是运行反馈，能不能直接接进PLC？”

只凭“运行反馈”四个字，谁也不能直接回答。你还不知道这两根线有没有电、是多少伏、交流还是直流，以及控制器能接受什么信号。

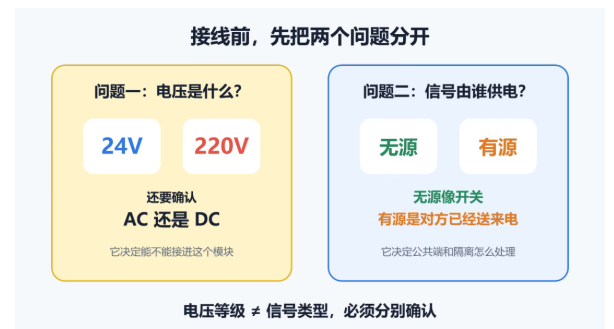

接线前最重要的不是猜，而是把两个问题分开：

·这是24V还是220V？

·这是有源信号还是无源触点？

01 24V和220V，说的是电压

24V、220V首先描述的是电压等级。

暖通自控现场常见的有：

·24V DC给传感器、继电器和控制器供电；

·24V AC给部分阀门执行器供电；

·220V AC给接触器线圈、电动阀或小功率设备供电；

·0～10V、4～20mA用于传递模拟量信号。

看到“24V”还不够，还要确认是AC还是DC。也不能因为端子写着“运行”，就默认它一定是24V：它可能是无源触点，也可能输出24V，甚至来自220V指示灯回路。

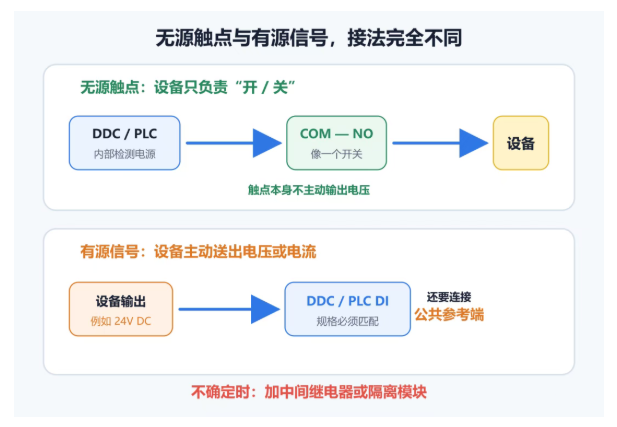

02 有源和无源，说的是谁在送电

“无源触点”可以把它想成一个普通开关。

触点本身不主动送出电压，只负责接通或断开。常见端子标识有COM、NO、NC，或者继电器的公共端、常开端、常闭端。

例如变频器提供一组继电器运行反馈：运行时COM和NO闭合，停止时断开。DDC或PLC用自己的检测电源判断状态。

“有源信号”则不一样。信号端子会由外部设备主动送出电压或电流，例如运行时输出24V DC，停止时输出0V。

这时还要确认双方公共端、极性和输入规格是否兼容。

一句话记住：

无源触点像开关；有源信号像对方已经把电送过来了。

但“有源、无源”在不同厂家资料中偶尔会被混用，所以最终必须看端子定义和电气参数，不能只看名称。

03 三个暖通现场最常见的接线场景

场景一：BMS控制风机启停

变频器或控制柜通常提供“启动”和“公共端”。如果它要求外部无源触点，DDC的继电器输出只需像开关一样把两个端子接通。

如果DDC输出的是带电压的晶体管信号，就不能想当然地直接接，通常应增加中间继电器隔离。

场景二：读取风机运行和故障

优先使用控制柜或变频器提供的无源继电器触点。这样控制器只判断开和关，双方电源互不干扰。

如果设备输出的是24V有源信号，就要确认PLC或DDC输入模块是否支持这个电压、交流还是直流、公共端怎样连接。

场景三：从220V指示灯回路取状态

这是最容易出事故的地方。

普通24V DI点通常不能直接接220V。正确做法是用220V线圈的中间继电器，或者使用额定规格匹配且经过隔离的输入模块，再把继电器的无源触点送给控制器。

否则轻则损坏输入点，重则烧坏整块模块，并带来触电风险。

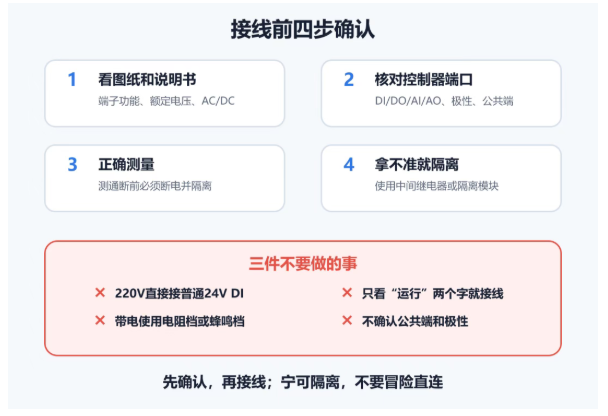

04 接线前，用4步把问题问清楚

第一步：看图纸和说明书

重点看端子功能、额定电压、AC/DC、公共端、NO/NC和是否内部供电。

第二步：核对控制器端口

确认点位是DI、DO、AI还是AO，并查看允许的电压、电流、极性和隔离方式。

第三步：断开负载后测量

由具备资质和安全条件的人员操作。测电压时用电压档并联测量；测通断或电阻前必须断电，并将线路与外部电源可靠隔离。

不要在带电回路上使用电阻档或蜂鸣档。

第四步：拿不准就隔离

双方电源、公共端或信号类型无法确认时，采用中间继电器或隔离模块，通常比冒险直连可靠。

05 为什么接上以后仍然没有反馈？

如果模块没有烧坏，但画面始终没有状态，常见原因还有：

·接到了NC端，程序却按NO逻辑判断；

·有源信号只接了信号线，没有接公共参考端；

·24V DC正负极接反；

·模块参数设成了错误的输入类型；

·现场触点动作了，但点表地址或程序映射错误；

·运行反馈取自接触器，而设备实际处于变频器控制或旁路状态。

调试时不要只盯着BMS画面，可以顺着这条链路逐层确认：

设备端子动作 → 现场线路正确 → 控制器输入指示灯变化 → 程序变量变化 → BMS画面变化

在哪一层停止变化，问题通常就在哪一层附近。

写在最后

24V和220V不是“有源、无源”的另一种叫法。

最简单的理解是：

24V、220V回答“电压多高”；有源、无源回答“这股电由谁提供”。

接线前不要凭经验直接碰线，先看图、核对端口、正确测量；只要存在不确定，就用继电器或隔离模块把风险隔开。
