做工业采集、电表 / 传感器 RS485 无线改造的时候，经常会碰到 LoRa、WiFi、串口模块的两个模式：透传 和 Modbus 转发。很多人容易混淆，以为两者都只是把数据从 A 传到 B，底层逻辑其实完全不一样。本文用大白话 + 真实 Modbus RTU 报文讲清楚两者区别。 适用场景：RS485 Modbus 设备（电表、传感器）通过 LoRa/WiFi/ 以太网对接上位机。一、Modbus 透传（透明传输）
原理
透传模块完全不认识 Modbus 协议。不管收到的数据是什么内容，收到字节就原样转发到链路另一端，不会解析从站地址、功能码、CRC 校验。本质就是一根加长版 RS485 串口线。 硬性要求：两端串口参数（波特率、数据位、校验位、停止位）必须完全一致，否则直接乱码。
实例链路

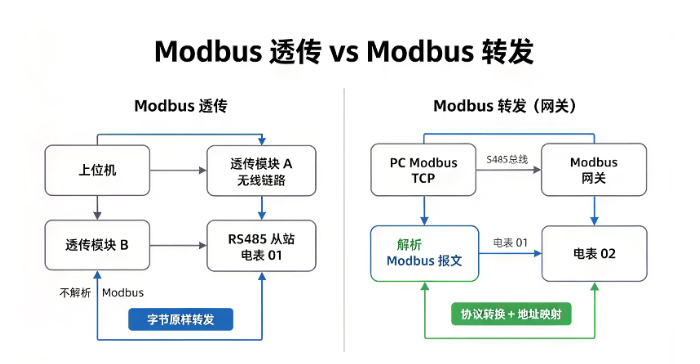

上位机电脑 ↔ LoRa 模块 A【透传模式】 ↔ 无线链路 ↔ LoRa 模块 B【透传模式】 ↔ Modbus RTU 从站电表（地址 01）电脑下发 Modbus RTU 读寄存器报文：01 03 00 00 00 01 84 0A含义：从站 01，功能码 03 读保持寄存器，起始地址 0，读取 1 个寄存器。✅ 透传模块行为： 模块 A 收到这 8 个字节，一字不改通过无线发给模块 B；模块 B 收到后，直接原样输出到 RS485 总线，电表收到报文正常返回应答。电表回复的报文，同样原路原样传回电脑。
特性
整条链路只能有 1 个主站，和原生 RS485 总线规则一致； 不做报文过滤，广播报文、错误报文、CRC 错误的坏包全部原样转发； 不支持地址映射，上位机访问地址必须和真实从站地址一致； 无法做 Modbus RTU ↔ Modbus TCP 协议转换； 波特率参数两端不匹配，直接乱码通信失败。一句话总结透传：物理延长线，不懂 Modbus，只搬字节。
二、Modbus 转发（Modbus 网关 / 协议转发）
原理
Modbus 网关完整解析 Modbus 报文，识别主站请求、从站地址、功能码。 工作流程：网关收到前端主站请求 → 解析报文 → 网关充当中间主站，去后端总线访问真实从设备 → 获取从站应答 → 重新打包应答报文，返回给前端主站。 具备能力：RTU 与 TCP 互转、虚拟地址映射、坏包过滤、多从站管理。
实例 1：Modbus TCP 转 Modbus RTU
链路：电脑（Modbus TCP 主站） ↔ Modbus 网关（转发模式） ↔ RS485 总线 ↔ 电表 1 (01)、电表 2 (02)电脑下发 Modbus TCP 请求报文：00 01 00 00 00 06 01 03 00 00 00 01网关解析 TCP 报文，提取目标从站地址 01，功能码 03，读寄存器指令；网关自动把 TCP 报文转换成 Modbus RTU 报文：01 03 00 00 00 01 84 0A，发送到 RS485 总线；网关把 RTU 应答重新打包成 Modbus TCP 报文，回传给电脑上位机。
实例 2：高级功能 —— 地址映射（透传做不到）
配置网关映射规则：上位机访问虚拟地址 10 → 网关去读取 RS485 真实地址 02 的电表。 上位机只需要读写地址 10，网关自动翻译成真实地址 02 去采集。上位机看到的从站地址，可以和硬件真实地址完全分离，方便项目统一规划地址。一句话总结转发：懂 Modbus 的翻译官，可以拆包重组、跨协议转换、地址映射。
三、对比汇总表
表格
| | |
|---|
| | |
| | |
| | |
| | 支持 Modbus RTU <-> Modbus TCP 互转 |
| | |
| | |
| | |
四、开发调试注意点
很多 LoRa、串口模块同时支持透传模式和 Modbus 网关转发模式。模式配置错误时，现象是能收到原始数据流，但 Modbus 业务通信报错。透传模式下 CRC 错误报文会完整转发，CRC 校验逻辑需要在上位机实现；转发网关可开启报文校验，直接丢弃非法报文，减少无效传输。仅用于 RS485 线路延伸，不需要以太网、地址转换场景，选择透传；需要以太网对接、多设备集中采集、RTU 转 TCP、统一地址规划场景，选用 Modbus 网关转发。
五、适用场景选择
✅ 选透传： 短距离无线延长 RS485； 上位机原生 Modbus RTU，不需要 TCP； 保留原有 Modbus 地址规划； 仅搭建简单数据通道。✅ 选 Modbus 转发网关： 上位机为网口 Modbus TCP，后端挂载 RS485 电表传感器； 多从站采集，需要地址映射； 过滤无效报文，提升通信稳定性； 项目多设备，需要统一虚拟地址管理。
